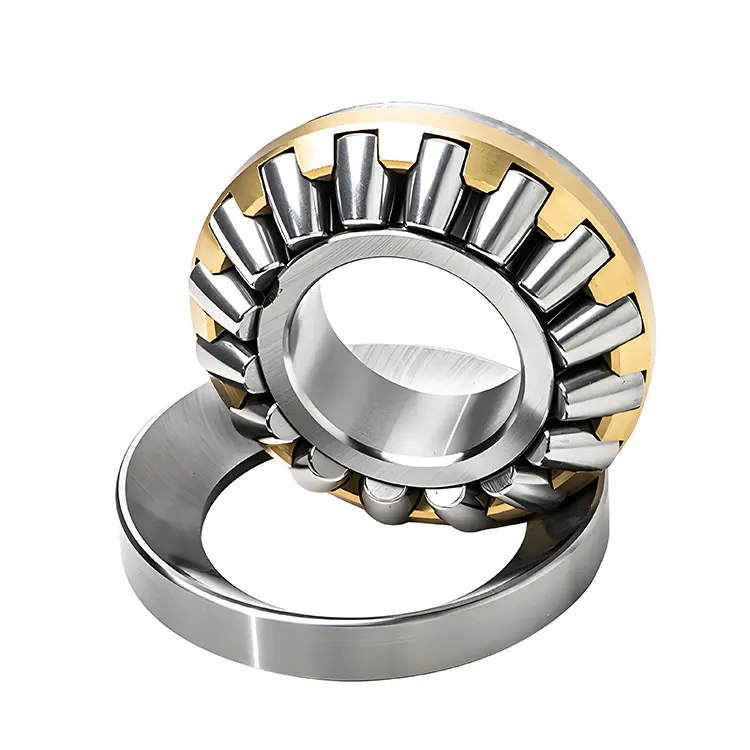

Çin Komel küresel itme makaralı rulman, varil şeklindeki bir muhafazadan, yarış yollarına sahip bir iç yüzey, dış yüzeyler ve bir burçtan oluşur. Varil, haddeleme aletleri olarak kullanılan katı silindirlerdir. Tasarım, eksenel yükler altında yatağın iç ve dış halkaları arasında daha sıkı bir uyum sağlar, böylece küresel itme silindiri yatağı ile yarış yolu arasında daha iyi bir temas elde eder ve stresi azaltır. Her iç ve dış halkanın dönen parçaları alan bir yarış yolu vardır.
İç Yarış Pisti, yıkayıcı ve çift deliklerden oluşan bölünmüş bir tasarıma sahiptir. Şaftlı yıkayıcılar, dönme ile hizalanmış ortak bir yarış yoluna sahiptir, itme pulları dönme hareketini önlemek için kullanılır. Küresel itme silindiri rulmanı genellikle en önemli elemandır ve şekli, destek ve rehberlik sağlayarak rotasyon ile uyumlu hale gelir.
Kafes, rotasyonları ve hareket yönlerini düzgün bir şekilde dağıtmak için kullanılır, bu da dişlilerin herhangi bir tepki olmadan düzgün çalışmasını sağlar. Kafesin tasarımı, yüksek hızlı rotasyon ve kendi kendine yükleme sırasında stabilite ve güvenilirliği sağlamak için eksenel ve radyal yönlerde rotor hareketinin özelliklerini dikkate almalıdır.
Bu rulmanlar yüksek yük kapasitesine, iyi öz-merkezleyici özelliklere, yüksek sürtünme katsayısına ve yük direncine sahiptir. Metalurji, madencilik, petrol ve gaz ve rüzgar gücü gibi endüstrilerde yaygın olarak kullanılmaktadır.
|
Model numarası |
İç çap |
Dış çap |
Genişlik |
|
29412 |
60 |
130 |
42 |
|
29414 |
70 |
150 |
48 |
|
29415 |
75 |
160 |
51 |
|
29416 |
80 |
170 |
54 |
|
29317 |
85 |
150 |
39 |
|
29417 |
85 |
180 |
58 |
|
29318 |
90 |
155 |
39 |
|
29418 |
90 |
190 |
60 |
|
29320 |
100 |
170 |
42 |
|
29420 |
100 |
210 |
67 |
|
29322 |
110 |
190 |
48 |
|
29422 |
110 |
230 |
73 |
|
29324 |
120 |
210 |
54 |
|
29424 |
120 |
250 |
78 |
|
29326 |
130 |
225 |
58 |
|
29426 |
130 |
270 |
85 |
|
29328 |
140 |
240 |
60 |
|
29428 |
140 |
280 |
85 |
|
29230 |
150 |
215 |
39 |
|
29330 |
150 |
250 |
60 |
|
29430 |
150 |
300 |
90 |
|
29332 |
160 |
270 |
64 |
|
29432 |
160 |
320 |
95 |
|
29334 |
170 |
280 |
67 |
|
29434 |
170 |
340 |
103 |
|
29236 |
180 |
250 |
42 |
|
29336 |
180 |
300 |
73 |
|
29436 |
180 |
360 |
109 |
|
29338 |
190 |
320 |
78 |
|
29438 |
190 |
380 |
115 |
|
29240 |
200 |
280 |
48 |
|
29340 |
200 |
340 |
85 |
|
29440 |
200 |
400 |
122 |
|
29244 |
220 |
300 |
48 |
|
29344 |
220 |
360 |
85 |
|
29444 |
220 |
420 |
122 |
|
29248 |
240 |
340 |
60 |
|
29348 |
240 |
380 |
85 |
|
29448 |
240 |
440 |
122 |
|
29252 |
260 |
360 |
60 |
|
29352 |
260 |
420 |
95 |
|
29452 |
260 |
480 |
132 |
|
29256 |
280 |
380 |
60 |
|
29356 |
280 |
440 |
95 |
|
29456 |
280 |
520 |
145 |
|
29260 |
300 |
420 |
73 |
|
29360 |
300 |
480 |
109 |
|
29460 |
300 |
540 |
145 |
|
29264 |
320 |
440 |
73 |
|
29364 |
320 |
500 |
109 |
|
29464 |
320 |
580 |
155 |
|
29268 |
340 |
460 |
73 |
|
29368 |
340 |
540 |
122 |
|
29468 |
340 |
620 |
170 |
|
29272 |
360 |
500 |
85 |
|
29372 |
360 |
560 |
122 |
|
29472 |
360 |
640 |
170 |
|
29276 |
380 |
520 |
85 |
|
29376 |
380 |
600 |
132 |
|
29476 |
380 |
670 |
175 |
|
29280 |
400 |
540 |
85 |
|
29380 |
400 |
620 |
132 |
|
29480 |
400 |
710 |
185 |
|
29284 |
420 |
580 |
95 |
|
29384 |
420 |
650 |
140 |
|
29484 |
420 |
730 |
185 |
|
29288 |
440 |
600 |
95 |
|
29388 |
440 |
680 |
145 |
|
29488 |
440 |
780 |
206 |
|
29292 |
460 |
620 |
95 |
|
29392 |
460 |
710 |
150 |
|
29492 |
460 |
800 |
206 |
|
29296 |
480 |
650 |
103 |
|
29396 |
480 |
730 |
150 |
|
29496 |
480 |
850 |
224 |
|
292/500 |
500 |
670 |
103 |
|
293/500 |
500 |
750 |
150 |
|
294/500 |
500 |
870 |
224 |
|
292/530 |
530 |
710 |
109 |
|
293/530 |
530 |
800 |
160 |
|
294/530 |
530 |
920 |
236 |
|
292/560 |
560 |
750 |
115 |
|
294/560 |
560 |
980 |
250 |
|
292/600 |
600 |
800 |
122 |
|
293/600 |
600 |
900 |
180 |
|
294/600 |
600 |
1030 |
258 |
|
292/630 |
630 |
850 |
132 |
|
293/630 |
630 |
950 |
190 |
|
294/630 |
630 |
1090 |
280 |
|
292/670 |
670 |
900 |
140 |
|
294/670 |
670 |
1150 |
290 |
|
293/710 |
710 |
1060 |
212 |
|
294/710 |
710 |
1220 |
308 |
|
292/750 |
750 |
1000 |
150 |
|
293/750 |
750 |
1120 |
224 |
|
294/750 |
750 |
1280 |
315 |
|
292/800 |
800 |
1060 |
155 |
|
293/800 |
800 |
1180 |
230 |
|
294/800 |
800 |
1360 |
335 |
|
292/850 |
850 |
1120 |
160 |
|
294/850 |
850 |
1440 |
354 |
|
294/900 |
900 |
1520 |
372 |
İç tasarım ile ilgili
· E: Geliştirilmiş Tasarım. Bu tasarım genellikle haddeleme elemanlarının sayısında bir artış, boyutlarının optimizasyonu veya kafes yapısındaki iyileştirme anlamına gelir, böylece rulmanın yükleme kapasitesini arttırır. Örneğin, "E" soneki SKF'nin bazı tek satır silindirik makaralı rulmanları optimize edilmiş bir dahili geometri ve kafes tasarımına sahiptir, bu da daha yüksek dereceli yüklere neden olur.
· EM: İşlenmiş bir pirinç kafesi ile gelişmiş tasarım. Sıradan kafeslerle karşılaştırıldığında, işlenmiş pirinç kafesi daha iyi mukavemet ve aşınma direncine sahiptir, bu da onu daha zorlu çalışma koşullarına uygun hale getirir.
· MA: Dış halka tarafından yönlendirilen işlenmiş bir pirinç kafesi kullanır. Bu tip kafes iyi bir yağlama ve ısı dağılma performansı sağlayabilir. Bu arada, dış halka kılavuzu, yüksek hızlı dönme sırasında kafesin stabilitesini sağlar.
Tolerans sınıfı ile ilgili
· P0: Normal Tolerans Sınıfı. Bu, çoğu genel endüstriyel uygulamaya uygun olan en yaygın tolerans sınıfıdır.
· P6: P0'dan daha fazla tolerans sınıfı daha katı. Takım takımlarının besleme eksenleri gibi belirli bir dönme doğruluğunun gerekli olduğu durumlar için geçerlidir.
· P5: P6'dan daha yüksek hassasiyet. Yüksek hassas takım tezgahlarının, havacılık ekipmanlarının ve son derece yüksek hassasiyet gereksinimlerine sahip diğer alanların ana şaftlarında yaygın olarak kullanılır.
Boşluk ile ilgili
· C1: Normal boşluktan daha küçük. Hassas takım takımlarının ana şaftları gibi eksenel ve radyal yer değiştirmelerin sıkı kontrolünün gerekli olduğu durumlar için uygundur.
· C2: Boşluk normal boşluktan daha küçük, ancak C1'den daha büyüktür. Belirli bir açıklık kontrolü seviyesi gerektiğinde, ancak katı olmadığında kullanılır.
· CN: Normal boşluk. Çoğu genel endüstriyel uygulamaya uygun, en sık kullanılan açıklık sınıfıdır.
· C3: Boşluk normal boşluktan daha büyüktür. Genellikle yüksek sıcaklık ortamlarında veya şaft ve yatak muhafazası arasındaki etkileşim, sıcaklık değişimlerinin veya uyumun neden olduğu boşluktaki azalmayı telafi etmek için nispeten büyük olduğunda kullanılır.
· C4: boşluk C3'ten daha büyüktür. Daha yüksek sıcaklık ortamları veya daha büyük parazitlere uygundur.
· C5: En büyük boşluk. Genellikle yüksek sıcaklık, yüksek hız veya büyük parazitlere sahip özel çalışma koşullarında kullanılır.
Metalurji Endüstrisi:Büyük haddeleklerin yedek ruloları ve çalışma rulolarının yanı sıra sürekli döküm makinelerinin kalıp salınım cihazları gibi metalurjik ekipmanlarda, küresel itme silindiri rulmanları genellikle kullanılır. Bu ekipmanın çalışması sırasında büyük eksenel ve radyal kuvvetler üretilecektir. Küresel itme silindirli yatakları, bu yüklere etkili bir şekilde dayanabilir ve ekipmanın kararlı çalışmasını sağlayabilir.
Madencilik Makineleri:Örneğin, kırıcılar ve top değirmenleri gibi madencilik makineleri ekipmanlarında, şanzıman şaftlarının çalışma sırasında büyük eksenel ve radyal yükler taşıması gerekir. Küresel itme silindirli rulmanları, bu ekipmanın iletim şaftları için güvenilir bir destek sağlayabilir, farklı çalışma koşullarına uyum sağlayabilir ve ekipmanın çalışma verimliliğini ve servis ömrünü geliştirebilir.
Petrokimya Endüstrisi:Petrokimya endüstrisindeki kompresörler ve pompalar gibi bazı büyük dönen ekipmanlarda, küresel itme makaralı rulmanlar da yaygın olarak kullanılmaktadır. Bu ekipmanın çalışması sırasında, orta basınç ve rotorun ağırlığı gibi faktörler nedeniyle büyük eksenel ve radyal kuvvetler üretilecektir. Küresel itme silindirli yatakları, rulmanların taşıma kapasitesi ve güvenilirliği için bu ekipmanın gereksinimlerini karşılayabilir.
Rüzgar enerjisi üretimi:Rüzgar türbini jeneratör setlerinin ana şaft yatakları genellikle küresel itme silindiri yatakları kullanır. Rüzgar türbinlerinin pervaneleri, operasyon sırasında rüzgarın eksenel itme ve yerçekimi gibi çeşitli kuvvetlerden etkilendiğinden, küresel itme silindiri yatakları bu yükleri etkili bir şekilde taşıyabilir ve farklı çalışma koşulları altında ana şaftın eğimine ve deformasyonuna uyum sağlayabilir ve rüzgar türbinlerinin kararlı çalışmasını sağlar.
