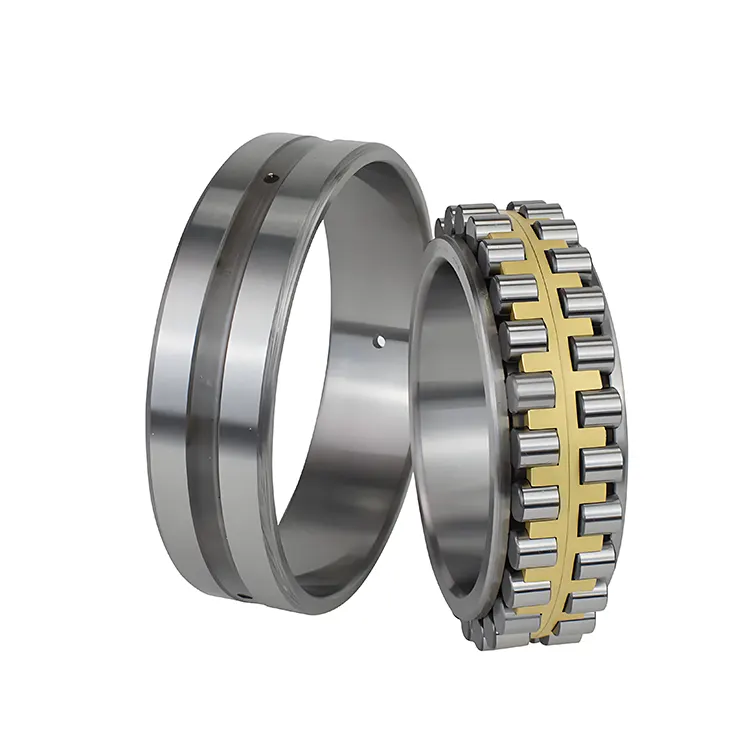

Çift Sıralı Silindirik Silindir Yatağı

Komel, Komel tarafından üretilen yüksek kaliteli çift sıra silindirik rulo rulmanları bir iç halka, iki sıra dış halkadan ve bir gövdeden oluşur. Hem iç hem de dış halkalarda yarış yolları arasında iki açık silindirik döngü vardır. Plastiğin işlevi, silindirler arasında eşit bir mesafe korumak, silindirler arasında sürtünmeyi ve çarpışmayı önlemek ve yatağın normal çalışmasını sağlamaktır. Bu yapıştırıcılar yüksek moleküler ağırlık, düşük viskozite, yüksek özgüllük, yüksek dönme hız kontrolü ve kolay penetrasyon ve salım özellikleri gibi özelliklere sahiptir. Şirketimizin çift satır silindirik silindirli rulman makinesi, takım tezgahı endüstrisinde, otomotiv endüstrisinde, sac metal ekipmanlarında ve madencilik ekipmanlarında yaygın olarak kullanılmaktadır.

Parametre (Spesifikasyon)

Son ekler

İç tasarım ile ilgili

· E: Geliştirilmiş Tasarım. Bu tasarım genellikle haddeleme elemanlarının sayısında bir artış, boyutlarının optimizasyonu veya kafes yapısındaki iyileştirme anlamına gelir, böylece rulmanın yükleme kapasitesini arttırır. Örneğin, "E" soneki SKF'nin bazı tek satır silindirik makaralı rulmanları optimize edilmiş bir dahili geometri ve kafes tasarımına sahiptir, bu da daha yüksek dereceli yüklere neden olur.

· EM: İşlenmiş bir pirinç kafesi ile gelişmiş tasarım. Sıradan kafeslerle karşılaştırıldığında, işlenmiş pirinç kafesi daha iyi mukavemet ve aşınma direncine sahiptir, bu da onu daha zorlu çalışma koşullarına uygun hale getirir.

· MA: Dış halka tarafından yönlendirilen işlenmiş bir pirinç kafesi kullanır. Bu tip kafes iyi bir yağlama ve ısı dağılma performansı sağlayabilir. Bu arada, dış halka kılavuzu, yüksek hızlı dönme sırasında kafesin stabilitesini sağlar.

Tolerans sınıfı ile ilgili

· P0: Normal Tolerans Sınıfı. Bu, çoğu genel endüstriyel uygulamaya uygun olan en yaygın tolerans sınıfıdır.

· P6: P0'dan daha fazla tolerans sınıfı daha katı. Takım takımlarının besleme eksenleri gibi belirli bir dönme doğruluğunun gerekli olduğu durumlar için geçerlidir.

· P5: P6'dan daha yüksek hassasiyet. Yüksek hassas takım tezgahlarının, havacılık ekipmanlarının ve son derece yüksek hassasiyet gereksinimlerine sahip diğer alanların ana şaftlarında yaygın olarak kullanılır.

Boşluk ile ilgili

· C1: Normal boşluktan daha küçük. Hassas takım takımlarının ana şaftları gibi eksenel ve radyal yer değiştirmelerin sıkı kontrolünün gerekli olduğu durumlar için uygundur.

· C2: Boşluk normal boşluktan daha küçük, ancak C1'den daha büyüktür. Belirli bir açıklık kontrolü seviyesi gerektiğinde, ancak katı olmadığında kullanılır.

· CN: Normal boşluk. Çoğu genel endüstriyel uygulamaya uygun, en sık kullanılan açıklık sınıfıdır.

· C3: Boşluk normal boşluktan daha büyüktür. Genellikle yüksek sıcaklık ortamlarında veya şaft ve yatak muhafazası arasındaki etkileşim, sıcaklık değişimlerinin veya uyumun neden olduğu boşluktaki azalmayı telafi etmek için nispeten büyük olduğunda kullanılır.

· C4: boşluk C3'ten daha büyüktür. Daha yüksek sıcaklık ortamları veya daha büyük parazitlere uygundur.

· C5: En büyük boşluk. Genellikle yüksek sıcaklık, yüksek hız veya büyük parazitlere sahip özel çalışma koşullarında kullanılır.

Başvuru

Takım Tezgahı Endüstrisi:Takım takımlarının ana şaftlarında yaygın olarak kullanılır. Takım tezgahlarının işleme işlemi sırasında radyal kesme kuvvetlerine dayanabilir, bu da ana şaftın dönme doğruluğunu ve stabilitesini sağlar, böylece işleme doğruluğunu ve yüzey kalitesini artırabilir.

Motor Endüstrisi:Elektrik motorlarında, rotoru desteklemek için tek sıralı silindirik silindir yatakları kullanılır, bu da motorun normal çalışmasını sağlamak için rotorun ağırlığını ve çalışma sırasında üretilen radyal kuvvetleri taşır.

Metalurjik Ekipman:Örneğin, haddeleme değirmenlerinin çalışma rulosu ve yedek rulo yatakları, yuvarlanma işlemi sırasında büyük radyal yüklere dayanabilir, bu da ruloların kararlı çalışmasını ve yuvarlanma doğruluğunu sağlar.

Madencilik Makineleri: Kıranlar ve bilyalı değirmenler gibi ekipmanlarda, cevherlerin ezilmesi ve öğütülmesi sırasında üretilen etkileri ve yükleri taşıyan ağır hizmet bileşenlerini desteklemek için tek sıra silindirik silindir yatakları kullanılır.
