Bu kapsamlı kılavuzda ayrıntılı mekanikleri, uygulamaları ve faydalarını araştırıyoruz.Matbaa Oynak Makaralı Rulmanlar. Teknik profesyoneller, makine operatörleri ve satın alma uzmanları için tasarlanan bu makale, bu rulmanların yüksek hızlı baskı operasyonlarında neden kritik bileşenler olduğuna dair uzman görüşleri sunmaktadır. Güvenilir sektör kaynakları ve EEAT (Uzmanlık, Deneyim, Yetki ve Güvenilirlik) ilkeleriyle desteklenen performans özelliklerini, seçim kriterlerini, kurulum ve bakım uygulamalarını ve yaygın arıza modlarını ele alıyoruz.
İçindekiler
- Matbaa Oynak Makaralı Rulman Nedir?
- Matbaada Oynak Makaralı Rulman Nasıl Çalışır?
- Matbaa Uygulamaları için Neden Oynak Makaralı Rulmanları Seçmelisiniz?
- Rulman Seçiminde Hangi Özellikler En Çok Önemlidir?
- Yaygın Arıza Modları Nelerdir?
- Rulman Ömrü Nasıl Korunur ve Uzatılır?
- Sıkça Sorulan Sorular

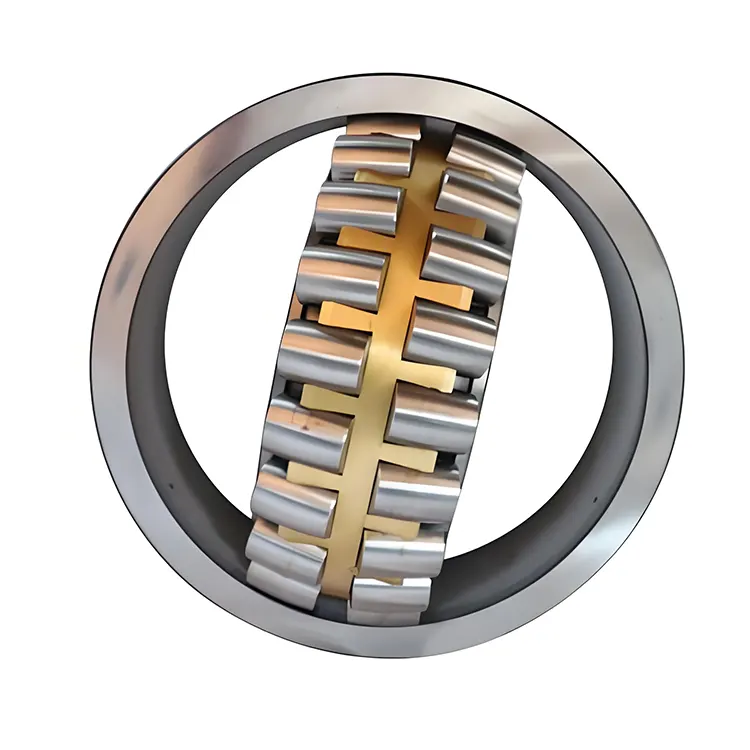

Matbaa Oynak Makaralı Rulman Nedir?
Matbaa Oynak Makaralı Rulman, endüstriyel baskı makinelerinde bulunan zorlu yükleri ve yanlış hizalama koşullarını karşılamak için özel olarak tasarlanmış bir tür döner elemanlı rulmandır. Orta dereceli yükleri yöneten sabit bilyalı rulmanların aksine, oynak makaralı rulmanlar, yüksek radyal yükleri ve orta dereceli eksenel yükleri desteklemelerine olanak tanıyan iki sıra simetrik makara içerir. Bu özellikler onları ofset baskı makineleri, fleksografik makineler ve gravür baskı makineleri gibi ağır hizmet tipi, yüksek hızlı baskı ekipmanları silindirleri için ideal kılar.
Matbaalarda rulmanların termal dalgalanma, kirlenme, titreşim ve dengesizlik yükleri altında güvenilir şekilde çalışması gerekir. Sonuç olarak, endüstri liderleri tarafından üretilenler gibi yüksek performanslı rulmanlar ortaya çıktı.Komel Rulman Co, Ltd.— zorlu endüstriyel ortamlarda operasyonel istikrarı ve verimliliği korumak için gelişmiş dayanıklılık, iyileştirilmiş yağlama yolları ve optimize edilmiş kafes tasarımı sunar.
Matbaada Oynak Makaralı Rulman Nasıl Çalışır?
Oynak makaralı rulmanlar aşağıdaki ana bileşenlerden oluşur:
- İç halkaiki yarış yolu ile.
- Dış halkaküresel bir yuvarlanma yolu ile.
- SilindirlerYükleri dağıtmak için varil şeklindedir.
- Kafessilindirleri yönlendiren ve ayrımı koruyan.
Dış bileziğin küresel yuvarlanma yolu, rulmanın gerilimi önemli ölçüde artırmadan mil yanlış hizalamalarına uyum sağlamasına olanak tanır. Matbaa makinelerinde bu işlevsellik, yüksek hızlardan, geniş ağ geriliminden ve silindir eksantrikliklerinden kaynaklanan ince sapmalar nedeniyle çok önemlidir.
Rulmanlar, sürtünmeyi ve aşınmayı azaltan yağlama (gres veya yağ) ile çalışır. Optimum yağlama, yüksek hızlı preslerde sık karşılaşılan bir sorun olan termal birikimin azaltılmasını sağlar.
Matbaa Uygulamaları için Neden Oynak Makaralı Rulmanları Seçmelisiniz?
Oynak makaralı rulmanlar, ağır baskı uygulamalarında alternatif rulmanlara göre çok sayıda avantaj sunar:
| Özellik | Fayda |
|---|---|
| Yüksek Radyal Yük Kapasitesi | Ağır silindirleri deformasyon olmadan destekler. |
| Yanlış Hizalama Telafisi | Şaft sapmalarından ve kurulum hatalarından kaynaklanan stresi azaltır. |
| Dayanıklılık | Zorlu koşullar altında daha uzun servis ömrü. |
| Çok Yönlü Yağlama Seçenekleri | Çalışma sıcaklıklarında güvenilirliği artırır. |
Bu avantajlar nedeniyle, uzun ömür, yük taşıma ve sağlam performansın kritik görev olduğu yerlerde oynak makaralı rulmanlar tercih edilir.
Rulman Seçiminde Hangi Özellikler En Çok Önemlidir?
Bir baskı makinesi için doğru yatağın seçilmesi aşağıdakilerin analiz edilmesini içerir:
- Yük Yönü ve Büyüklüğü:Radyal ve eksenel bileşen.
- Çalışma Hızı:Yüksek devir, hassas tolerans sınıfları gerektirir.
- Yanlış Hizalama Toleransı:Montaj kusurlarına dayanma yeteneği.
- Malzeme Kalitesi:Isıl işlem görmüş çelik, seramik elemanlar veya hibrit seçenekler.
- Sızdırmazlık ve Koruma:Toza, mürekkep buharına ve solvent maruziyetine karşı koruma.
Yüksek hassasiyetli rulmanlar genellikle Uluslararası Standardizasyon Örgütü (ISO) ve Amerikan Rulman Üreticileri Birliği (ABMA) tarafından belirlenen ve sektör performans ölçütlerinin ana hatlarını çizen standartlara uyar. Presin görev döngüsüne uygun rulmanların seçilmesi, en yüksek verimliliği ve daha az arıza süresini garanti eder.
Yaygın Arıza Modları Nelerdir?
Yaygın rulman arıza türlerini anlamak, maliyetli arıza sürelerinin önlenmesine yardımcı olur. Tipik sorunlar şunları içerir:
- Yorgunluk Spalling:Tekrarlanan stres döngülerinden kaynaklanan metal yorgunluğundan kaynaklanır.
- Yağlama Arızası:Yetersiz veya kirlenmiş yağlayıcı aşınmayı hızlandırır.
- Yanlış Hizalama Hasarı:Aşırı yanlış hizalama nedeniyle aşırı gerilmiş silindirler.
- Korozyon:Mürekkeplerden ve temizleme solventlerinden kaynaklanan kimyasal saldırı.
Azaltma önlemleri uygun yağlama programlarını, sızdırmazlık çözümlerini ve düzenli denetimi içerir. SKF'ye göre hatalı yağlama, endüstriyel makinelerdeki rulman arızalarının önde gelen nedenidir. (Kaynak: SKF Rulman El Kitabı, 2019)
Rulman Ömrü Nasıl Korunur ve Uzatılır?
Bakım uygulamaları rulman ömrünü önemli ölçüde etkiler. Aşağıdaki adımları göz önünde bulundurun:
- Rutin Denetim:Anormal gürültü, ısı veya titreşim açısından görsel kontroller.
- Yağlama Rejimi:Üreticinin belirttiği gresleri/yağları doğru aralıklarla kullanın.
- Hizalama Kontrolleri:Şaftların ve yatakların tolerans dahilinde olduğundan emin olun.
- Çevre Kontrolü:Etkili contalar sayesinde kirlenmeyi en aza indirin.
Uzman bakım ekipleri aşınma modellerini takip ediyor ve potansiyel arızaları meydana gelmeden önce tahmin etmek için ultrason veya titreşim analizi gibi durum izleme teknolojilerini kullanıyor.
Sıkça Sorulan Sorular
- Oynak makaralı rulmanları diğer rulman tiplerinden ayıran şey nedir?
- Oynak makaralı bir rulman, sınırlı yük veya hizalama kapasitesine sahip olan bilyalı veya silindirik rulmanların aksine, iki sıra varil biçimli makaraya ve mil yanlış hizalamasına uyum sağlarken daha yüksek radyal yükleri ve bazı eksenel yükleri kaldırmasına olanak tanıyan küresel bir dış yuvarlanma yoluna sahiptir.
- Yanlış hizalama baskı makinesi performansını nasıl etkiler?
- Baskı makinelerinde yanlış hizalama, eşit olmayan silindir basınçlarına, baskı kusurlarına, daha hızlı aşınmaya, zayıf rulman ömrüne ve artan titreşime yol açarak ürün kalitesini ve ekipmanın çalışma süresini olumsuz yönde etkileyebilir.
- Matbaa için herhangi bir oynak makaralı rulman kullanabilir miyim?
- Hayır. Rulmanlar yük kapasitesi, hız, conta tasarımı, hassasiyet sınıfı ve çevresel dirence göre seçilmelidir. Baskı gereksinimlerinizi karşılamak için üretici spesifikasyonlarına ve uygulama mühendislerine danışın.
- Oynak makaralı rulmanlar ne sıklıkla yağlanmalıdır?
- Yağlama programları çalışma hızına, sıcaklığa ve kirlilik seviyelerine bağlıdır. Yüksek hızlı veya çok kirli ortamlar daha sık yağlama gerektirebilir. Her zaman yağlayıcı üreticisinin ve rulman tedarikçisinin tavsiyelerine uyun.
- Yaklaşan bir rulman arızasının işaretleri nelerdir?
- Olağandışı sesler, aşırı titreşim, ısı ve artan güç tüketimi, rulman sorunlarının yaygın göstergeleridir. Kestirimci bakım araçlarıyla erken tespit, yıkıcı arızaların ve plansız arıza sürelerinin önlenmesine yardımcı olur.
Referanslar
- SKF Rulman El Kitabı – Oynak Makaralı Rulmanlar. Mevcut: https://www.skf.com/group/products/bearings/roller-bearings/spherical-roller-bearings
- Endüstriyel Rulmanlar hakkında NSK Teknik Kılavuzu. (2021)
- Rulmanlar için ABMA Standartları (2020 Sürümü).
