Top yatağı ne için kullanılır?

Rolling-element rulmanları, araba tekerleklerinden, motorlardan ve türbinlerden tıbbi ekipmanlara kadar döner hareketi olan birçok makinede pürüzsüz, verimli çalışma sağlamak için kullanılır. Bir bilyalı rulman, hareketi kolaylaştırırken üç ana işlevi sağlayan bir tür haddeleme elemanı yatağıdır: yük taşır, sürtünmeyi azaltır ve hareketli makine parçalarını konumlandırır.

Top rulmanlarıHareketli düzlemlerde yüzey temasını ve sürtünmeyi azaltmak için iki “ırk” veya yatak halkalarını ayırmak için topları kullanın. Topların dönüşü, birbirine karşı sürtünen düz yüzeylerle karşılaştırıldığında azalmış bir sürtünme katsayısına neden olur. Toplar ve ırklar arasında çok az yüzey teması olduğundan, bilyalı yataklar genellikle boyutları için diğer haddeleme elemanı yataklarından daha düşük bir yük kapasitesine sahiptir.

Farklı top rulman türleri nelerdir ve uygulamaları nelerdir?

Top rulmanları için çeşitli farklı tasarımlar ve uygulamalar vardır ve tasarımları endüstriyel uygulama ve yük türlerine özgüdür. Top rulmanların bazı yaygın tasarımları şunlardır:

Açısal temas yatakları: kombine radyal ve eksenel yükler altında çalışmak üzere tasarlanmıştır.

Eksenel rulmanlar: İtme bilyalı yataklar olarak da adlandırılır, bunlar yatağın eksenine paralel olarak uygulanan kuvvet altında çalışacak şekilde tasarlanmıştır.

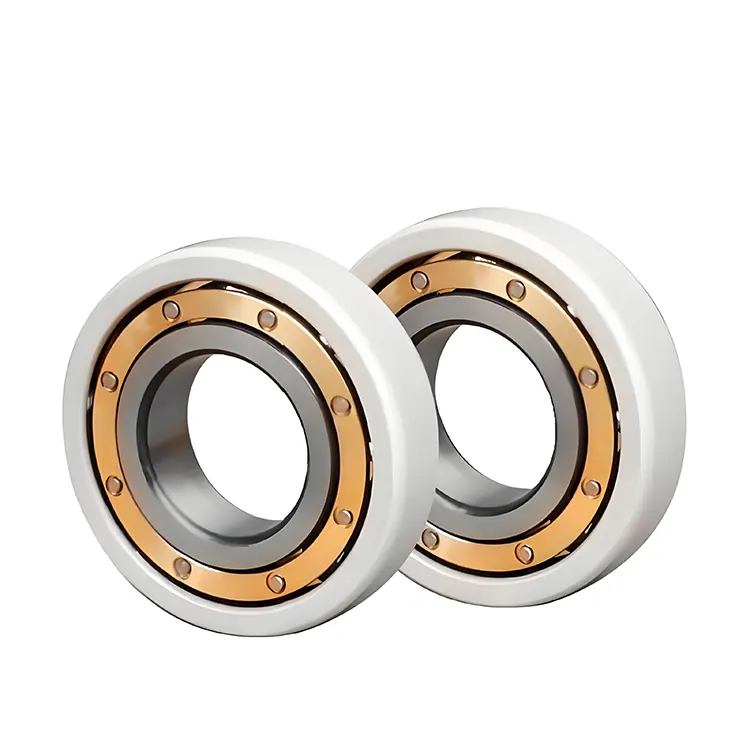

Derin oluklu rulmanlar: Hem radyal hem de hafif eksenel yükleri taşımak için tasarlanmıştır.

Doğrusal yataklar: Doğrusal bir eksen boyunca bir yönde harekete izin vermek için tasarlanmıştır.

Kendini hizalama bilyalı rulmanlar: Kendini hizalayan ve hem radyal hem de hafif eksenel yükleri taşıyan iki set bilyalı rulmanlar.

Yüksek hızlı açısal temas yatakları: Başka bir tür hassas bilyalı rulman, yüksek hızlı açısal temas yatağıdır. Adından da anlaşılacağı gibi, yüksek hızlı rulmanlar, yüksek RPM'leri hassasiyet ve doğrulukla işlemek için tasarlanmıştır.

Bazı top taşıyan boyutlar, şekiller ve malzemeler nelerdir?

Top yatak boyutları kullanımlarına göre değişir. Yatağın genişliği de uygulamaya bağlıdır. Örneğin, ince bölüm yatakları, alanın prim olduğu durumlarda kullanılır. Dış ve iç ırkların çapı ile genişlik arasındaki fark, kompakt tasarımlara izin vererek en aza indirilir.

Kullanılan malzemelertop rulmanlarıuygulamalarına bağlıdır. Bilyalı rulmanların büyük çoğunluğu çelikten yapılır. Diğer malzeme tipleri arasında, gelişmiş korozyon direnci için paslanmaz çelik yataklar ve seramik bilyaların, yüksek dönme hızlarına ulaşmak için iç ve dış yarışlar arasındaki yatağın hareketli kısımları olduğu hibrit bilyalı rulmanlar bulunur.
