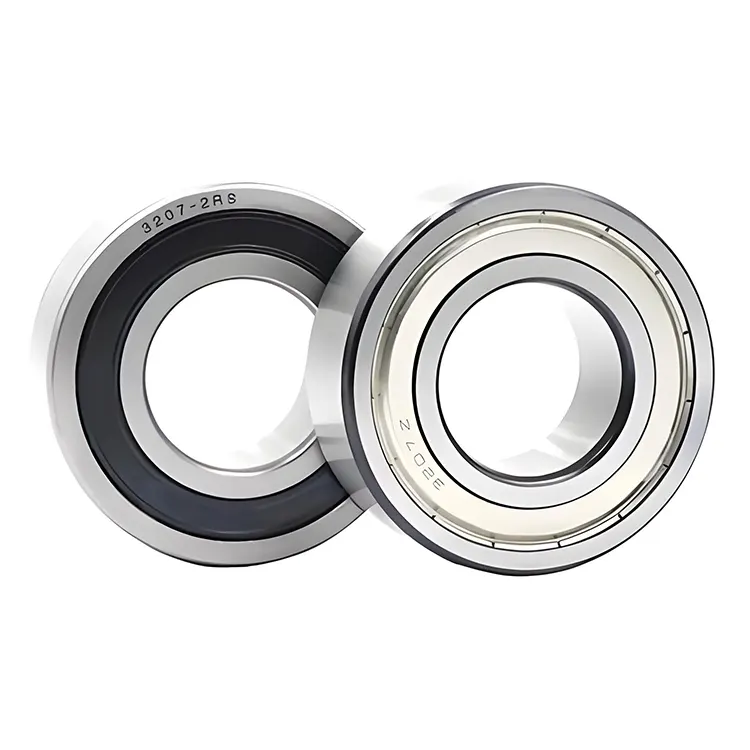

Komel tarafından üretilen çift sıra açısal temas topu yatağı, iki sıra çelik bilyanın ve iç ve dış halkaların temas açısı tasarımı yoluyla aynı zamanda çift yönlü eksenel yüklere ve yüksek radyal yüklere dayanabilir. Yüksek sertlik ve çift yönlü eksenel konumlandırma gerektiren senaryolar için uygundur (takım tezgahı iğleri ve turbo-makine gibi).
Yapısal özellikler
İki sıra çelik bilyalı simetrik olarak dağıtılır ve temas açısı genellikle 25 ° veya 30 ° 'dir.
İç veya dış halkada entegre flanşlar olan ayrılamaz tasarım.
Yük kapasitesi
Radyal yük kapasitesi, tek sıradaki bir rulmanın yaklaşık 1.6 ~ 1.8 katıdır.
Kombine yük koşullarına uygun güçlü çift yönlü eksenel yük kapasitesi.
Sertlik ve hassasiyet
Yüksek doğal sertlik, ön yüklenmeden yüksek hassasiyetli rotasyon elde edilebilir.
Kurulum hatalarına duyarlı (açı sapması <2 ark dakika olmalıdır).
|
Model numarası |
İç çap |
Dış çap |
Genişlik |
|
3200 |
10 |
30 |
14 |
|
3201 |
12 |
32 |
15.9 |
|
3202 |
15 |
35 |
15.9 |
|
3203 |
17 |
40 |
17.5 |
|
3204 |
20 |
47 |
20.6 |
|
3205 |
25 |
52 |
20.6 |
|
3206 |
30 |
62 |
23.8 |
|
3207 |
35 |
72 |
27 |
|
3208 |
40 |
80 |
30.2 |
|
3209 |
45 |
85 |
30.2 |
|
3210 |
50 |
90 |
30.2 |
|
3211 |
55 |
100 |
33.3 |
|
3212 |
60 |
110 |
36.5 |
|
3213 |
65 |
120 |
38.1 |
|
3214 |
70 |
125 |
39.7 |
|
3215 |
75 |
130 |
41.3 |
|
3216 |
80 |
140 |
44.4 |
|
3217 |
85 |
150 |
49.2 |
|
3218 |
90 |
160 |
52.4 |
|
3219 |
95 |
170 |
55.6 |
|
3220 |
100 |
180 |
60.3 |
|
3302 |
15 |
42 |
19 |
|
3303 |
17 |
47 |
22.2 |
|
3304 |
20 |
52 |
22.2 |
|
3305 |
25 |
62 |
25.4 |
|
3306 |
30 |
72 |
30.2 |
|
3307 |
35 |
80 |
34.9 |
|
3308 |
40 |
90 |
36.5 |
|
3309 |
45 |
100 |
39.7 |
|
3310 |
50 |
110 |
44.4 |
|
3311 |
55 |
120 |
49.2 |
|
3312 |
60 |
130 |
54 |
|
3313 |
65 |
140 |
58.7 |
|
3314 |
70 |
150 |
63.5 |
|
3315 |
75 |
160 |
68.3 |
|
3316 |
80 |
170 |
68.3 |
|
3317 |
85 |
180 |
73 |
|
3318 |
90 |
190 |
73.025 |
|
3319 |
95 |
200 |
77.8 |
|
3320 |
100 |
215 |
82.6 |
|
3322 |
110 |
240 |
92.1 |
|
5200 |
10 |
30 |
14.3 |
|
5201 |
12 |
32 |
15.9 |
|
5202 |
15 |
35 |
15.9 |
|
5203 |
17 |
40 |
17.5 |
|
5204 |
20 |
47 |
20.6 |
|
5205 |
25 |
52 |
20.6 |
|
5206 |
30 |
62 |
23.8 |
|
5207 |
35 |
72 |
27 |
|
5208 |
40 |
80 |
30.2 |
|
5209 |
45 |
85 |
30.2 |
|
5210 |
50 |
90 |
30.2 |
|
5211 |
55 |
100 |
33.3 |
|
5212 |
60 |
110 |
36.5 |
|
5213 |
65 |
120 |
38.1 |
|
5214 |
70 |
125 |
39.7 |
|
5215 |
75 |
130 |
41.3 |
|
5216 |
80 |
140 |
44.4 |
|
5217 |
85 |
150 |
49.2 |
|
5218 |
90 |
160 |
52.4 |
|
5219 |
95 |
170 |
55.6 |
|
5220 |
100 |
180 |
60.3 |
|
5222 |
110 |
200 |
69.8 |
1. İletişim açısı son eki
Sonek temas açısı
C 15 ° genel tip, yüksek hızlı ve hassas sahneler için uygun
AC 25 ° dengeli radyal/eksenel yük, genel tasarım
B 40 ° yüksek eksenel yük kapasitesi
2. Mühür tipi sonek
2RS Çift taraflı kauçuk conta (sıvı önleyici izinsiz giriş)
2Z Çift taraflı demir örtü contası (toz geçirmez)
3. Doğruluk sınıfı son eki
P0 Sıradan Sınıf Standart Tolerans
P5 Makine Tezgahı İşleri gibi Yüksek Hassas Hassas Ekipman
Havacılık ve uzay gibi P4 ultra hassas sınıf özel alanları
4. Eşleştirilmiş kurulum sonucu
DB Arka arkaya, büyük bükülme anlarına sahip sahneler için uygun olan gelişmiş sertlik
DF Yüz yüze kompakt eksenel boyut
DT serisi büyük tek yönlü eksenel yük
5. Kafes Malzemesi Sonrası
TN9 Naylon Hafif, Düşük Gürültü
M pirinç ağır yük, yüksek sıcaklık direnci
Tipik uygulama senaryoları
Takım tezgahı endüstrisi: İş mili desteği (DB eşleştirme, α = 15 ° veya 25 °).
Otomotiv Endüstrisi: Şanzıman dişli mili, debriyaj salım yatağı.
Havacılık ve Uzay: Türbin Motor Kompresörü Rotor (seramik bilyalı yatak, yüksek sıcaklık direnci).
Hassas ekipman: robot derzleri, sabit disk sürücüleri (genlik <100Nm).
