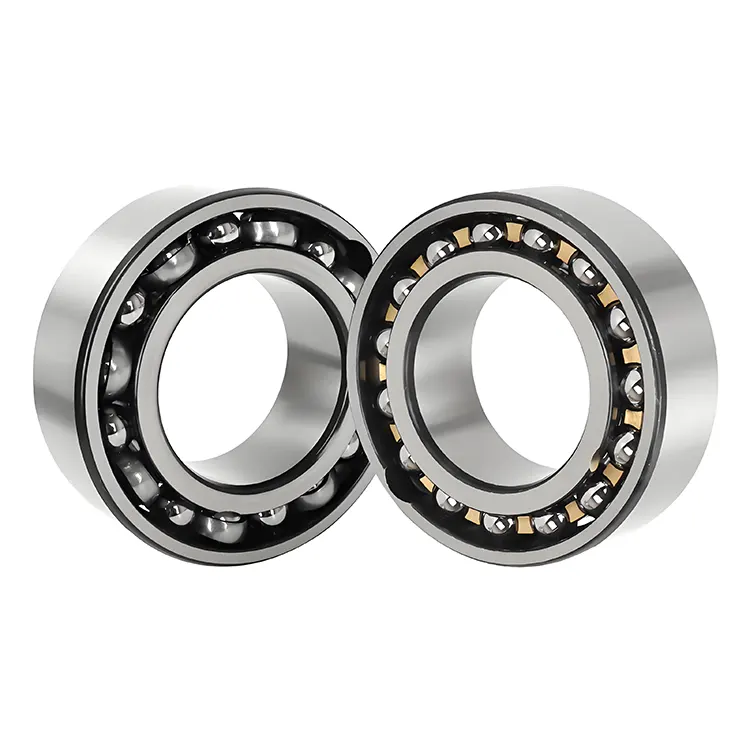

Komel tarafından üretilen çift sıra derin oluk bilyalı rulmanları bir iç halka, bir dış halka, iki sıra çelik bilyalı ve iki naylon kafeden oluşur. Top boşlukları ve kompakt bir yapıları yoktur. Çift sıra derin oluk bilyalı rulmanlarımız güçlü radyal yük kapasitesine sahiptir: radyal yük kapasitesi, yüksek yük senaryoları için uygun olan aynı boyutta tek sıra derin oluk bilyalı yatağının yaklaşık 1.62 katıdır. Her iki yönde eksenel yüklere dayanabilir, ancak saf eksenel yük, nominal statik yükün (yani ≤0.5co) 0,5 katını aşmaz, aksi takdirde ömre büyük ölçüde azalır. İç ve dış halkalar arasındaki izin verilen açısal hata sadece 2 ark dakikadır, bu da gürültüye, artan aşınmaya ve kısaltılmış ömre neden olur.
|
Model numarası |
İç çap |
Dış çap |
Genişlik |
|
4200 ATN9 |
10 |
30 |
14 |
|
4201 ATN9 |
12 |
32 |
14 |
|
4202 ATN9 |
15 |
35 |
14 |
|
4203 ATN9 |
17 |
40 |
16 |
|
4204 ATN9 |
20 |
47 |
18 |
|
4205 ATN9 |
25 |
52 |
18 |
|
4206 ATN9 |
30 |
62 |
20 |
|
4207 ATN9 |
35 |
72 |
23 |
|
4208 ATN9 |
40 |
80 |
23 |
|
4209 ATN9 |
45 |
85 |
23 |
|
4210 ATN9 |
50 |
90 |
23 |
|
4211 ATN9 |
55 |
100 |
25 |
|
4212 ATN9 |
60 |
110 |
28 |
|
4213 ATN9 |
65 |
120 |
31 |
|
4214 ATN9 |
70 |
125 |
31 |
|
4215 ATN9 |
75 |
130 |
31 |
|
4216 ATN9 |
80 |
140 |
33 |
|
4217 ATN9 |
85 |
150 |
36 |
|
4218 ATN9 |
90 |
160 |
40 |
|
4220 ATN9 |
100 |
180 |
46 |
|
4301 ATN9 |
12 |
37 |
17 |
|
4302 ATN9 |
15 |
42 |
17 |
|
4303 ATN9 |
17 |
47 |
19 |
|
4304 ATN9 |
20 |
52 |
21 |
|
4305 ATN9 |
25 |
62 |
24 |
|
4306 ATN9 |
30 |
72 |
27 |
|
4307 ATN9 |
35 |
80 |
31 |
|
4308 ATN9 |
40 |
90 |
33 |
|
4309 ATN9 |
45 |
100 |
36 |
|
4310 ATN9 |
50 |
110 |
40 |
|
4311 ATN9 |
55 |
120 |
43 |
|
4312 ATN9 |
60 |
130 |
46 |
|
4313 ATN9 |
65 |
140 |
48 |
|
4314 ATN9 |
70 |
150 |
51 |
|
4315 ATN9 |
75 |
160 |
55 |
|
Sonek |
Anlam |
Örnek |
|
Z |
Tek çelik plaka toz kapağı (temassız, orta toz koruması) |
6203-Z |
|
2Z |
Çift Çelik Plaka Toz Kapakları |
6008-2Z |
|
RZ |
Tek düşük sürtünme kauçuk contası (temassız, iyi yağ/toz direnci) |
6205-Rz |
|
2RZ |
Çift alçak sürtünme kauçuk contalar |
6302-2RZ |
|
RSL |
Tek düşük sürtünme contası (küçük boyutlu rulmanlar için SKF tasarımı) |
6004-RSL |
|
2RSL |
Çift alçak sürtünme mühürleri |
6206-2RSL |
|
RSH |
Tek Kontak Tipi Kauçuk Contası (daha yüksek sürtünme, mükemmel koruma) |
6303-RSH |
|
2RSH |
Çift temas tipi kauçuk contalar |
6207-2RSH |
|
Sonek |
Anlam |
Örnek |
|
C0 |
Normal boşluk (varsayılan, atlandı) |
6200 |
|
C2 |
Normal sınıftan daha küçük açıklık |
6305-C2 |
|
C3 |
Normal sınıftan daha büyük açıklık |
6008-c3 |
|
C4 |
C3 sınıfından daha büyük boşluk |
6210-c4 |
|
C5 |
Maksimum boşluk |
6312-C5 |
|
Sonek |
Anlam |
Örnek |
|
P0 |
Normal doğruluk (varsayılan, atlandı) |
6203 |
|
P6 |
P0'dan daha yüksek doğruluk (ISO Sınıf 6) |
6006-P6 |
|
P5 |
Yüksek doğruluk (ISO sınıfı 5) |
6204-p5 |
|
P4 |
Ultra yüksek doğruluk (hassas ekipman için ISO sınıf 4) |
6302-P4 |
|
Sonek |
Anlam |
Örnek |
|
M |
Pirinç katı kafes (top güdümlü) |
6205-M |
|
TB |
Fenolik lamine tüp kafesi (iç halka kılavuzlu) |
6303-TB |
|
L |
Hafif alaşım kafesi |
6007-l |
|
Sonek |
Anlam |
Örnek |
|
N |
Yerini bulma dış halka |
6206-N |
|
NR |
Yerleşim oluğu + tutma halkası ile dış halka |
6304-NR |
|
Znr |
Tek toz kapağı + dış halka bulma oluğu + tespit halkası |
6208-Znr |
|
Sonek |
Anlam |
Örnek |
|
S0 |
Yüksek sıcaklık temperlenmesi (150 ℃ dirençli) |
6210-S0 |
|
S1 |
200 ℃ dirençli |
6305-S1 |
|
VA208 |
Yüksek sıcaklık yatağı (grafit kafesi + manganez fosfatasyon) |
6211-2Z/VA208 |
Endüstriyel ekipman: Takım tezgahı iğleri, azaltıcılar, su pompaları, yağ pompaları.
Ev aletleri: Motorlar, kompresörler.
Taşımacılık: Motosiklet tekerlekleri, otomotiv klima sistemleri.
Hassas Makine: Yüksek hassasiyetli enstrümanlar, tekstil makineleri.
