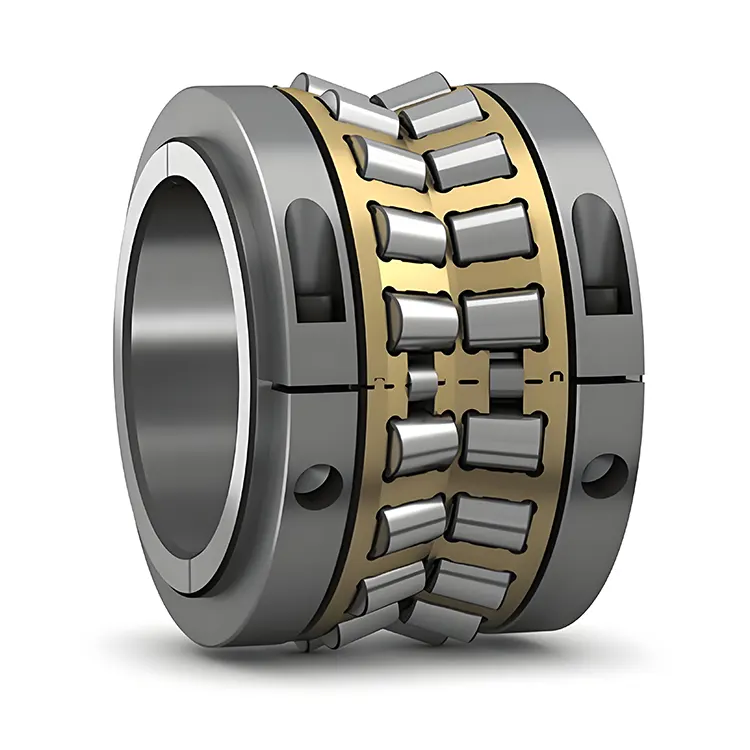

Bölünmüş konik silindir yatağı

Komel tarafından üretilen bölünmüş konik makaralı rulmanın dikkate değer özelliği, yatak halkalarının (iç halka ve dış halka) eksenel olarak iki yarıya bölünmesidir. Bu benzersiz yapı, geleneksel konik makaralı rulmanların ayrılmaz formunu kırar ve kurulum ve sökme işlemini büyük ölçüde kolaylaştırır. Kurulum sırasında, geleneksel rulmanlardan farklı olarak, şaftı veya diğer karmaşık bileşenleri eksenel olarak hareket ettirmeye gerek yoktur. Bunun yerine, yatağın sadece iki yarısının sırasıyla şaft ve yatak muhafazası üzerine kurulması gerekir ve daha sonra belirli bir bağlantı yöntemi (cıvata bağlantısı vb. Gibi) aracılığıyla tam bir yatağa birleştirilirler.

Konik Silindirler: Konik silindirler yuvarlanma elemanları olarak kullanılır. Konik silindirler, iç ve dış halkaların yarış yollarıyla bir çizgi temasına sahiptir. Bu temas yöntemi, rulmanın yükü taşırken basıncı daha etkili bir şekilde dağıtmasını ve böylece yüksek yük taşıma kapasitesine sahip olmasını sağlar. Silindirlerin sayısı ve boyutu, farklı çalışma koşulları altında yük gereksinimlerini karşılamak için rulman özelliklerine ve uygulama gereksinimlerine göre rasyonel olarak tasarlanmıştır.

Kafes: Bir kafes genellikle donatılmıştır ve işlevi konik silindirleri eşit olarak ayırmak ve onları yarış yollarında doğru bir şekilde yuvarlamaya yönlendirmektir. Kafesin malzemeleri genellikle damgalı çelik, işlenmiş pirinç veya mühendislik plastikleri vb. İçerir. Farklı malzemeler farklı çalışma ortamları ve çalışma koşulu gereksinimleri için uygundur. Örneğin, işlenmiş pirinç kafesi iyi aşınma direncine ve mukavemete sahiptir ve ağır yükleri ve yüksek hızlı operasyona sahip durumlar için uygundur; Damgalı çelik kafesin daha düşük bir maliyeti vardır ve genel çalışma koşulları için uygundur. Bölünmüş konik makaralı rulman çalıştığında, esas olarak radyal yükler ve eksenel yükleri belirli bir yönde taşır. Radyal yükü taşırken, konik silindirler iç ve dış halkaların yarış yollarına yuvarlanarak radyal kuvveti rulman muhafazasına iletir; Eksenel yükü taşırken, silindirler ve yarış yolları arasındaki temas açısı, eksenel kuvvetin etkili bir şekilde taşınmasını ve yatak tarafından iletilmesini sağlar. Bölünmüş yapısı nedeniyle, şafat sisteminde belirli bir dereceye kadar yanlış hizalama veya kurulum hatası durumunda bile, yatak bu değişikliğe bölünmüş yüzeydeki küçük ayarlamalarla uyum sağlayabilir ve yanlış hizalamanın belirli bir dereceye kadar etkisini telafi edebilir ve yatağın normal çalışmasını sağlayabilir.

Parametre (Spesifikasyon)

Son ekler

MA:Dış halka tarafından yönlendirilen işlenmiş bir pirinç kafesini gösterir. Bu tür bir kafes iyi bir mukavemet ve aşınma direncine sahiptir ve bazı durumlar için yüksek gereksinimler için uygundur. Dış halkanın yol gösterici yöntemi, operasyon sırasında kafesi daha kararlı hale getirebilir, bu da rulmanın dönme doğruluğunu ve servis ömrünü iyileştirmeye yardımcı olur.

TVPA:Dış halka tarafından yönlendirilen cam elyaf takviyeli poliamidden yapılmış pencere tipi bir katı kafesi temsil eder. Cam elyaf takviyeli poliamid malzemesi hafif ağırlık, iyi kendini yağlama ve korozyon direnci avantajlarına sahiptir. Yüksek hız ve yüksek sıcaklık gibi sert çalışma koşullarında iyi bir performans sağlayabilir. Pencere tipi katı kafesin yapısal tasarımı, haddeleme elemanlarına etkili bir şekilde rehberlik edebilir, yuvarlanan elemanlar arasındaki sürtünmeyi ve çarpışmayı azaltabilir ve yatağın çalışma verimliliğini artırabilir.

Başvuru

Madencilik Makineleri:Kıranlar ve top değirmenleri gibi ekipmanlar çalışma sırasında güçlü etkiler ve titreşimler üretir ve yükler nispeten büyüktür. Bölünmüş konik silindir yatakları, bu tür sert çalışma koşulları altında yüklere dayanabilir ve ekipmanın kararlı çalışmasını sağlayabilir.

Metalurjik Ekipman: Blast fırınlar ve haddeleme değirmenleri gibi metalurjik ekipmanlarda, rulmanların yüksek sıcaklıklar, ağır yükler ve büyük miktarda tozlu ortamlarda çalışması gerekir. Mükemmel performanslarına dayanarak, bölünmüş konik makaralı rulmanlar, bu zorlu gereksinimleri karşılayabilir ve sürekli metalurjik ekipman üretimi için güvenilir bir garanti sağlayabilir.

Ağır hizmet tipi araçlar:Büyük kamyonların, inşaat araçlarının ve diğer ağır hizmet araçlarının aks parçaları için, yük taşıma kapasitesi ve rulmanların güvenilirliği için yüksek gereksinimler vardır. Bölünmüş konik silindir yatakları, araçların sürüş işlemi sırasında çeşitli yüklere etkili bir şekilde dayanabilir ve araçların operasyonel güvenliğini ve güvenilirliğini artırabilir.

Endüstriyel Şanzıman Ekipmanları:Redüktörler ve şanzımanlar gibi bazı büyük endüstriyel şanzıman cihazlarında, bölünmüş konik makaralı yataklar da şaftlama sistemini desteklemek ve iletim gücünü desteklemek için yaygın olarak kullanılır.
