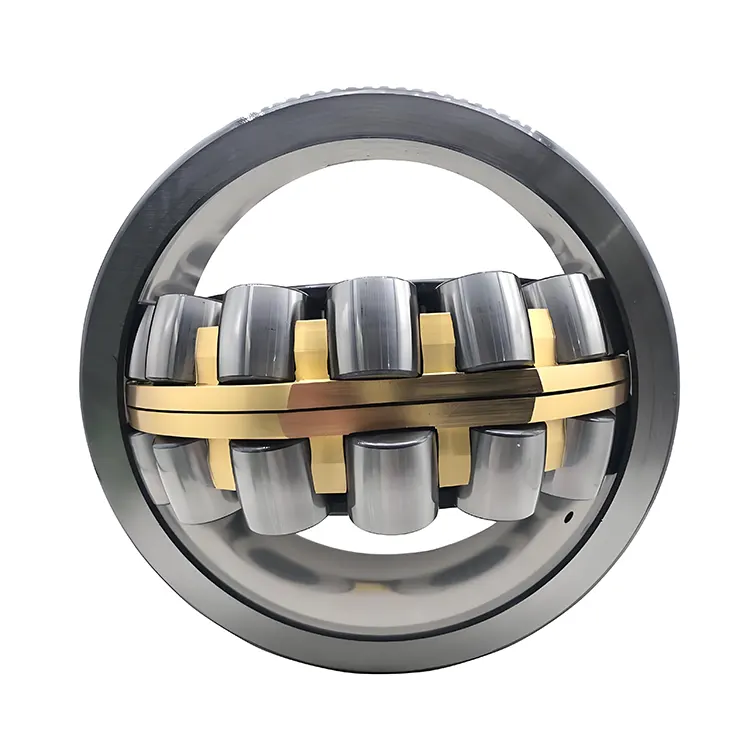

Shaker Screen Küresel Silindir Yatağı

Komel Company tarafından üretilen yüksek kaliteli çalkalayıcı ekran küresel silindir yatağı, titreşimli ekranların çalışması sırasında üretilen karmaşık yük gereksinimlerini karşılayan nispeten büyük radyal yükler ve belirli miktarda çift yönlü eksenel yükler taşıyabilen bir çift sıralı silindir tasarımı benimser.

Küresel Yarış Pisti: Dış Halka Yarış Pisti küreseldir ve iç halkanın, yatak eksenine göre belirli bir açıda eğimli iki yarış yolu vardır. Bu yapı, Komel'i mükemmel kendi kendine hizalama performansı ile donatır ve şaft sapmasına veya kurulum hatalarına otomatik olarak uyum sağlamasını sağlar. Ekran kutusu titreşim nedeniyle önemli bir sapma yaşasa bile, yine de tüm bileşenler arasında normal çalışmayı sağlayabilir ve koaksite hatasını telafi edebilir.

Kafes: Genellikle, işlenmiş bir pirinç kafesi, eksantrik yüklerle durum için uygun olan dış halka tarafından benimsenir ve yönlendirilir. Ayrıca damgalı bir çelik kafesin kullanıldığı durumlar da vardır. Yüzey ısıl işlem ve sertleştikten sonra aşınma direnci iyileştirilir. Titreşimli ekranlar için büyük boyutlu küresel silindir yatakları için, iç halkanın kaburga olmayabilir ve orta kaburga dış yarış yolundadır ve dış yarış yoluyla dönmeye yönlendirilir.

Parametre (Spesifikasyon)

Son ekler

İç tasarım

BC: Rüzgar türbinlerinin ana şaftlarına uygun olarak silindirler tarafından yönlendirilen dökme demir kafesli rulmanlar.

CA/CAC: İç halkanın her iki tarafta kaburgaları, kafes tarafından yönlendirilen bir kılavuz halkası ve işlenmiş bir pirinç kafesi vardır.

CC (J)/CJ: İç halkanın kafes tarafından yönlendirilen bir kılavuz halkası ve iki damgalı çelik kafes bulunmayan kaburga yoktur.

CCJA/EJA: İç halkanın, dış halkanın yönlendirdiği bir kılavuz halkası ve iki damgalı çelik kafes bulunmayan kaburga yoktur.

CAF: CA tipine benzer, ancak işlenmiş çelik kafesle.

ECA/ECAC: Çatal şeklindeki işlenmiş pirinç kafes, iç halkanın her iki tarafta kaburgaları vardır, iç halka tarafından yönlendirilen bir kılavuz halka ve gelişmiş bir silindir seti vardır.

Harici tasarım (contalar, çıtçıt olukları, vb.)

-CS, -2cs: Bir taraf veya her iki tarafın temas NBR conta ile donatılmıştır.

-Cs2, -2cs2: Bir taraf veya her iki tarafın temas fkm contaları ile donatılmıştır.

-CS5, -2CS5: Bir taraf veya her iki tarafın temas HNBR conta ile donatılmıştır.

-Rs, -2RS: Bir taraf veya her iki tarafın temas NBR mühürleri ile donatılmıştır.

-Rs5, -2rs5: Bir taraf veya her iki tarafın temas HNBR conta ile donatılmıştır.

K: 1:12 konik ile konik delik.

K30: 1:30 konik ile konik delik.

Kafes tasarımı

F: İç halka tarafından yönlendirilen işlenmiş çelik kafes.

FA: Dış halka tarafından yönlendirilen işlenmiş çelik kafes.

J: İç halka tarafından yönlendirilen damgalı çelik kafes.

JA: Dış halka tarafından yönlendirilen damgalı çelik kafes.

MA: Dış halka tarafından yönlendirilen işlenmiş pirinç kafesi.

Malzeme ve Isı Tedavisi

235220: İç halka kasadan sertleştirilir ve iç deliğin spiral bir oluk vardır.

HA3: İç halka kasadan sertleştirilir.

Hassasiyet, boşluk, ön yük ve sessiz çalışma

C08: Dönme doğruluğu P5 tolerans derecesini karşılar.

C083: C08 + C3.

C084: C08 + C4.

C2: Radyal iç boşluk normal dereceden daha küçüktür.

C3: Radyal iç boşluk normal dereceden daha büyüktür.

C4: Radyal iç boşluk C3'ten daha büyüktür.

C5: Radyal iç boşluk C4'ten daha büyüktür.

P5: Boyutsal doğruluk ve dönme doğruluğu P5 tolerans derecesini karşılar.

P6: Boyutsal ve dönme doğruluğu P6 tolerans derecesini karşılar.

P62: P6 + C2.

Yağlama

GEM9: SKF LGHB 2 gresinin% 70-100'ü ile dolduruldu.

VT143: SKF LGEP 2 gresinin% 25-45'i ile dolduruldu.

VT143C: SKF LGEP 2 gresinin% 70-100'ü ile doldurulur.

W64: Katı yağ.

W: Dış halkanın yağlama oluğu ve yağlama delikleri yoktur.

W20: Dış halkanın üç yağlama deliği vardır.

W26: İç halkanın altı yağlama deliği vardır.

W33: Dış halkanın bir yağlama oluğu ve üç yağlama deliği vardır.

W33X: Dış halkanın bir yağlama oluğu ve altı yağlama deliği vardır.

W77: Eklendi W33 Yağlama Delikleri.

W513: W26 + W33.

Diğer varyantlar

R505: Demiryolu aks kutuları için rulmanlar.

VA405: Kılıfla sertleştirilmiş damgalı çelik kafesli titreşimli makineler için rulmanlar.

VA406: VA405'e benzer, ancak silindirik iç halkanın iç deliği PTFE ile kaplanmıştır.

VA991: Yüksek hızlı uygulamalar için uygun rulmanlar.

VE552 (E): Bir taraftaki dış halka, kaldırma ekipmanlarını bağlamak için üç eşit uzaklık dişli delik vardır. E, yatağın kaldırma göz cıvatası ile donatıldığını gösterir.

VE553 (E): VE552 (E) 'e benzer, ancak her iki taraftaki dış halkanın dişli delikleri vardır.

VG114: kasa sertleştirilmiş damgalı çelik kafes.

VQ424: Dönme doğruluğu C08'den daha yüksektir.

Başvuru

Madencilik Endüstrisi:Madencilik ve cevher giydirme sürecinde, mayınlı cevherlerin ön taraması, sınıflandırılması ve susuzlaştırılması gibi operasyonlar için titreşimli ekranlar kullanılır. Küresel silindir yatakları, dairesel titreşimli ekranlar ve doğrusal titreşimli ekranlar gibi çeşitli titreşimli ekranlara uygulanır. Örneğin, demir cevheri giyinme işleminde, titreşimli ekranın farklı parçacık boyutlarındaki safsızlıkları ve cevherleri gidermek için ezilmiş demir cevherini taraması gerekir. Şu anda, küresel silindir yatakları cevherlerin darbe kuvvetine ve titreşimli ekranın titreşim yüküne dayanabilir. Kendini hizalama performansları, ekran kutusunun uzun süreli titreşim sırasında yaşayabileceği hafif deformasyona ve sapmaya uyum sağlayarak tarama çalışmasının kararlı çalışmasını sağlayabilir.

Kömür endüstrisi:Kömür yıkama ve işleme işleminde, titreşimli ekran anahtar ekipmanlardan biridir. Küresel silindir yatakları, kömür titreşen ekranların uyarıcılar ve ekran kutuları gibi kısımlarda yaygın olarak kullanılır. Kömür yıkama bitkilerinde, titreşimli ekranın kömürü farklı parçacık boyutlarındaki kömür ürünlerini ayırmak ve aynı zamanda susuzlaştırma işlemlerini gerçekleştirmek için sınıflandırması ve taraması gerekir. Küresel silindir yatakları, titreşim işlemi sırasında üretilen kömürün ağırlığını ve karmaşık yükleri etkili bir şekilde taşıyarak titreşimli ekranın etkin çalışmasını sağlayabilir ve kömür yıkamanın kalitesi ve üretim verimliliğini artırabilir.

Metalurji Endüstrisi:Metalurjik üretimde, titreşimli ekranlar sinterlenmiş cevherleri, pelet cevherlerini vb. Tarama ve sınıflandırma ve hammaddelerin ön muamelesi için kullanılır. Küresel silindir yatakları metalurjik titreşimli ekranlarda önemli bir rol oynar. Örneğin, çelik bir tesisin sinterleme atölyesinde, titreşimli ekranın niteliksiz parçacıkları ve safsızlıkları gidermek için sinterlenmiş cevheri taraması gerekir. Küresel silindir yatakları, yüksek sıcaklık ve tozlu çalışma ortamına uyum sağlayabilir, sinterlenmiş cevherin yüksek sıcaklığına ve nispeten büyük darbe yüklerine dayanabilir, titreşimli ekranın normal çalışmasını sağlayabilir ve sonraki ironi yapım işlemi için nitelikli hammaddeler sağlayabilir.

Yapı Malzemeleri Endüstrisi:Çimento ve kum ve çakıl gibi yapı malzemelerinin üretim sürecinde, malzemelerin taranması ve sınıflandırılması için titreşimli ekranlar kullanılır. Küresel silindir yatakları, kireçtaşı ve kil gibi hammaddelerin taranması ve çimento ürünlerinin sınıflandırılması ve taranması gibi çimento üretim hattındaki titreşimli ekranlara uygulanır. Kum ve çakıl bahçelerinde, titreşimli ekranlar, inşaat projelerinin farklı ihtiyaçlarını karşılamak için farklı parçacık boyutlarındaki kum ve çakıl ürünlerini ayırmak için kum ve çakıl tarama için kullanılır. Küresel silindir yatakları, kum ve çakıl gibi malzemelerin etkisine ve titreşimine dayanabilir ve iyi kendi kendini hizalama performansları, ekipman takma hatalarının neden olduğu şaft sapmasını telafi edebilir ve titreşimli ekranın kararlı çalışmasını sağlayabilir.

Güç endüstrisi:Termal enerji santrallerinde, kazanın yanmasının stabilitesini ve verimliliğini sağlamak için kömürden safsızlıkların taranması ve giderilmesi için titreşimli ekranlar kullanılır. Elektrik santrallerindeki titreşimli ekranlara küresel silindir yataklarının uygulanması, kömürün ağırlığını ve titreşim yükünü taşıyabilir, santralin karmaşık çalışma ortamına uyum sağlayabilir, titreşimli ekranın güvenilir çalışmasını sağlayabilir ve enerji üretimi için bir garanti sağlayabilir.

Çevre Koruma Endüstrisi:Atık arıtma ve kanalizasyon arıtma gibi çevre koruma alanlarında, atık, çamur vb. Tarama ve ayrılması için titreşimli ekranlar kullanılır. Çevre koruma titreşimli ekranlara küresel silindir yataklarının uygulanması, atık ve çamur gibi malzemelerin özel özelliklerinin getirdiği karmaşık yükleri taşıyabilir. Aynı zamanda, daha iyi sızdırmazlık performansına sahip ürünler, nem ve korozyon gibi sert ortamlara uyum sağlayabilir, titreşimli ekranın normal çalışmasını sağlayabilir ve çevre koruma işlem sürecinin sorunsuz ilerlemesini kolaylaştırabilir.
