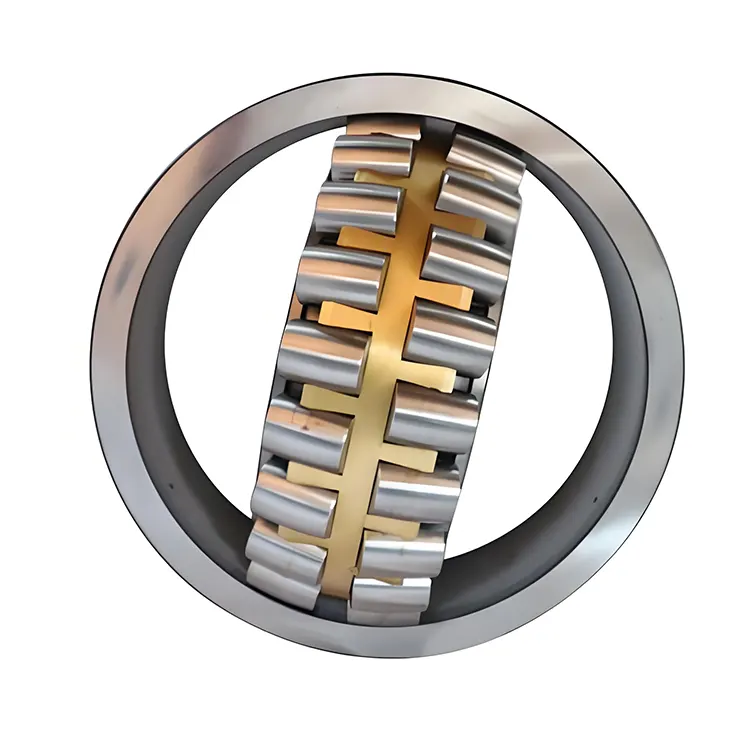

Baskı Küresel Silin Rulmanı

Komel tarafından üretilen küresel baskı pres küresel silindir yatakları, nispeten büyük radyal yüklere dayanabilen ve basın silindir standları gibi ağır yükler taşıyan yazıcı parçaları için uygun iki sıra silindir vardır. Dış halka rayı küreseldir ve iç halkanın, yatağın eksenine belirli bir açıda eğimli iki ray vardır. Bu yapı, taşıyıcıya mükemmel kendi kendine hizalama performansı sağlar, bu da yazıcı çalışması sırasında çeşitli faktörlerin neden olduğu şaft sapmalarına veya konumlandırma hatalarına otomatik olarak adapte olmasını sağlar, böylece tüm bileşenler arasında normal çalışma sağlar, hataları telafi eder ve entegrasyon konumlandırma stabilitesi ve doğruluğunu iyileştirir.

İki tür iç delik vardır: silindirik ve konik. Konik bir deliğin eğimi genellikle 1:30 ile 1:12 arasındadır. Adaptörler veya geri çekilebilir manşonlarla, sıkıştırılmış iç deliklere sahip sıkıştırma manşonlarının baskı küresel silindir rulmanları, klempleme ünitesinin sökülmesi ve montajı için uygun olan düz şaftlara veya basamaklı makine şaftlarına kolayca ve hızlı bir şekilde monte edilebilir.

İşlenmiş bir bakır kafesi genellikle kullanılır ve dış halka eksantrik yükleme koşullarına uyarlanmış bir bağlantı elemanı ile sabitlenir. Dayanıklı baskı pres Küresel silindir yatakları, ruloların ve normal çalışmanın dağılımını bile sağlayan ve yatakların ömrünü uzatan iyi aşınma direncine ve mukavemete sahiptir. Çelik bir kafesin kullanıldığı durumlar da vardır. Isıl işlem ve yüzey sertleşmesinden sonra, aşınma direnci iyileştirilir, bu da maliyeti bir dereceye kadar azaltabilir ve aynı zamanda basın operasyon gereksinimlerini karşılayabilir.

Parametre (Spesifikasyon)

Son ekler

İç tasarım

BC: Rüzgar türbinlerinin ana şaftlarına uygun olarak silindirler tarafından yönlendirilen dökme demir kafesli rulmanlar.

CA/CAC: İç halkanın her iki tarafta kaburgaları, kafes tarafından yönlendirilen bir kılavuz halkası ve işlenmiş bir pirinç kafesi vardır.

CC (J)/CJ: İç halkanın kafes tarafından yönlendirilen bir kılavuz halkası ve iki damgalı çelik kafes bulunmayan kaburga yoktur.

CCJA/EJA: İç halkanın, dış halkanın yönlendirdiği bir kılavuz halkası ve iki damgalı çelik kafes bulunmayan kaburga yoktur.

CAF: CA tipine benzer, ancak işlenmiş çelik kafesle.

ECA/ECAC: Çatal şeklindeki işlenmiş pirinç kafes, iç halkanın her iki tarafta kaburgaları vardır, iç halka tarafından yönlendirilen bir kılavuz halka ve gelişmiş bir silindir seti vardır.

Harici tasarım (contalar, çıtçıt olukları, vb.)

-CS, -2CS: Bir taraf veya her iki tarafın temas NBR mühürleri ile donatılmıştır.

-Cs2, -2cs2: Bir taraf veya her iki tarafın temas fkm contaları ile donatılmıştır.

-Cs5, -2cs5: Bir taraf veya her iki tarafın temas HNBR conta ile donatılmıştır.

-Rs, -2RS: Bir taraf veya her iki tarafın temas NBR conta ile donatılmıştır.

-Rs5, -2rs5: Bir taraf veya her iki tarafın temas HNBR conta ile donatılmıştır.

K: 1:12 konik ile konik delik.

K30: 1:30 konik ile konik delik.

Kafes tasarımı

F: İç halka tarafından yönlendirilen işlenmiş çelik kafes.

FA: Dış halka tarafından yönlendirilen işlenmiş çelik kafes.

J: İç halka tarafından yönlendirilen damgalı çelik kafes.

JA: Dış halka tarafından yönlendirilen damgalı çelik kafes.

MA: Dış halka tarafından yönlendirilen işlenmiş pirinç kafesi.

Malzeme ve Isı Tedavisi

235220: İç halka kasadan sertleşir ve iç deliğin spiral bir oluk vardır.

HA3: İç halka kasadan sertleştirilir.

Hassasiyet, boşluk, ön yük ve sessiz çalışma

C08: Dönme doğruluğu P5 tolerans derecesini karşılar.

C083: C08 + C3.

C084: C08 + C4.

C2: Radyal iç boşluk normal dereceden daha küçüktür.

C3: Radyal iç boşluk normal dereceden daha büyüktür.

C4: Radyal iç boşluk C3'ten daha büyüktür.

C5: Radyal iç boşluk C4'ten daha büyüktür.

P5: Boyutsal doğruluk ve dönme doğruluğu P5 tolerans derecesini karşılar.

P6: Boyutsal ve dönme doğruluğu P6 tolerans derecesini karşılar.

P62: P6 + C2.

Yağlama

GEM9: SKF LGHB 2 gresinin% 70-100'ü ile dolduruldu.

VT143: SKF LGEP 2 gresinin% 25-45'i ile dolduruldu.

VT143C: SKF LGEP 2 gresinin% 70-100'ü ile doldurulur.

W64: Katı yağ.

W: Dış halkanın yağlama oluğu ve yağlama delikleri yoktur.

W20: Dış halkanın üç yağlama deliği vardır.

W26: İç halkanın altı yağlama deliği vardır.

W33: Dış halkanın bir yağlama oluğu ve üç yağlama deliği vardır.

W33X: Dış halkanın bir yağlama oluğu ve altı yağlama deliği vardır.

W77: Eklendi W33 Yağlama Delikleri.

W513: W26 + W33.

Diğer varyantlar

R505: Demiryolu aks kutuları için rulmanlar.

VA405: Kılıfla sertleştirilmiş damgalı çelik kafesli titreşimli makineler için rulmanlar.

VA406: VA405'e benzer, ancak silindirik iç halkanın iç deliği PTFE ile kaplanmıştır.

VA991: Yüksek hızlı uygulamalar için uygun rulmanlar.

VE552 (E): Bir taraftaki dış halka, kaldırma ekipmanlarını bağlamak için üç eşit uzaklık dişli delik vardır. E, yatağın kaldırma göz cıvatası ile donatıldığını gösterir.

VE553 (E): VE552 (E) 'e benzer, ancak her iki taraftaki dış halkanın dişli delikleri vardır.

VG114: kasa sertleştirilmiş damgalı çelik kafes.

VQ424: Dönme doğruluğu C08'den daha yüksektir.

Başvuru

Silindir Desteği Yazdırma:Baskı silindirleri, plaka silindiri, battaniye silindiri ve izlenim silindiri vb. Dahil bir baskının çekirdek bileşenleridir. Küresel silindir yatakları, bu silindirleri desteklemek için kullanılır ve silindirlerin yüksek hızlı rotasyonu sırasında üretilen nispeten büyük radyal yükleri taşır. Baskı işlemi sırasında, silindirler kağıt kalınlığındaki değişiklikler ve düzensiz mürekkep dağılımında yapılan faktörler nedeniyle belirli bir dereceye kadar sapma yaşayabilir. Küresel silindir yataklarının kendi kendini hizalama performansı, bu sapmayı otomatik olarak telafi ederek silindirler arasındaki paralelliği koruyabilir, böylece baskı ve bulanıklık gibi kalite problemlerinden kaçınma ve kaçınma kaydı sağlayabilir.

Kağıt besleme mekanizması:Kağıt besleme mekanizması, kağıdın baskı konumuna doğru bir şekilde aktarılmasından sorumludur. Kağıt besleme işlemi sırasında darbe kuvveti ve sürtünme taşıyan kağıt tutucu mili gibi kısımlara küresel silindir yatakları monte edilir. İyi yük taşıma kapasitesi ve kendi kendini hizalama performansları, kağıt tutucuların kararlı hareketini sağlayabilir, kağıdın doğru aktarılmasını garanti edebilir ve baskı verimliliğini ve kalitesini artırabilir. Aynı zamanda, uzun süreli yüksek hızlı işlem altında, rulmanların aşınma direnci ve güvenilirliği, ekipman bakımı ve kesinti sayısını etkili bir şekilde azaltabilir.

Mürekkep Teslimat ve Su Teslim Sistemleri:Mürekkep dağıtım sisteminin mürekkep silindirleri ve su dağıtım sisteminin su silindirleri, çalışma sırasında kararlı rotasyon ve hassas temas basıncını korumalıdır. Küresel silindir yatakları, mürekkep silindirlerinin ve su silindirlerinin ağırlığını ve dönüşleri sırasında mürekkep ve su basıncının ürettiği yükleri taşıyabilen, bu silindirlerin destek kısımlarına uygulanır. Kendini hizalama fonksiyonu yoluyla, rulmanlar silindirlerin kurulumu ve çalışması sırasında meydana gelen hafif sapmaları telafi edebilir, mürekkep silindirleri ve su silindirleri arasında tek tip temas sağlar, böylece mürekkep ve su baskı plakasına eşit olarak aktarılabilir, böylece yüksek kaliteli baskı sonuçları elde edebilir.

İletim Sistemi:Baskı presinin iletim sistemi, güç ve hareketi iletmek için kullanılan dişliler ve zincirler gibi bileşenleri içerir. Şanzıman mili rulmanları, iletim şaftına, iletim işlemi sırasında tork ve radyal kuvvet taşıyarak monte edilir. Kendi kendine hizalanan performansları, işlem sırasında kurulum hatalarının veya iletim bileşenlerinin deformasyonunun neden olduğu ek stresi azaltabilir, iletim sisteminin düzgün çalışmasını sağlar ve iletim verimliliğini artırır. Buna ek olarak, yatakların iyi sızdırmazlık performansı, toz ve mürekkep gibi safsızlıkların girmesini önleyebilir, rulmanların içindeki yağlama durumunu koruyabilir ve rulmanların servis ömrünü uzatabilir.

Kağıt Teslimat Mekanizması:Kağıt dağıtım mekanizması, basılı kağıtların düzgün bir şekilde toplanmasından sorumludur. Kağıt dağıtım işlemi sırasında kağıdın ağırlığı ve gerginliği taşıyan kağıt dağıtım silindiri gibi parçalara küresel silindir yatakları uygulanır. Kendini hizalama ve yük taşıyan fonksiyonlar yoluyla, rulmanlar kağıt dağıtım silindirinin kararlı olarak dönmesini sağlayarak kağıdın sorunsuz bir şekilde toplanmasını ve istiflenmesini sağlayabilir, kağıt kırışması ve çarpma gibi sorunlardan kaçınabilir ve kağıt dağıtımının kalitesini ve verimliliğini artırabilir.
