Kendini hizalama bilyalı rulman

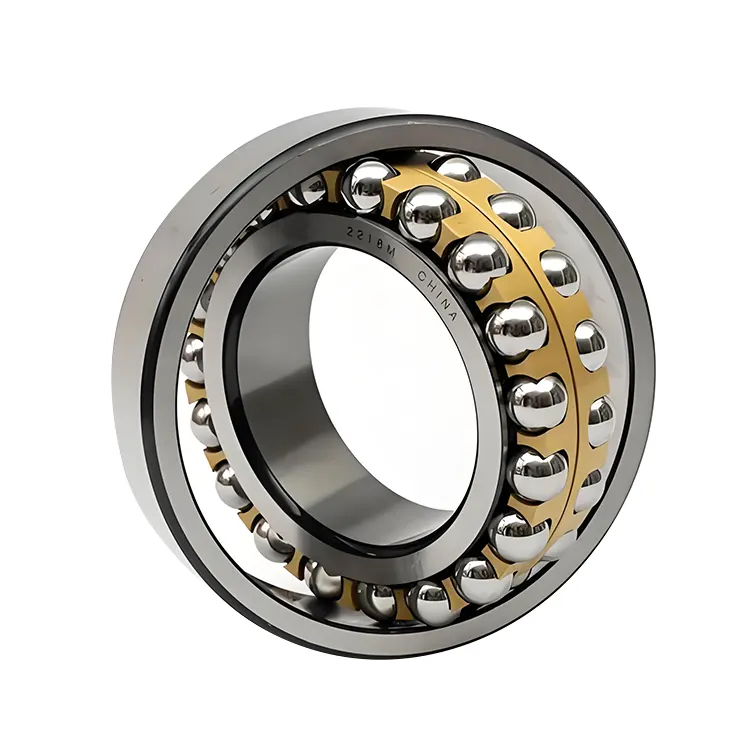

Komel Company'nin kendi kendini hizalanan bilyalı rulmanları çelik bilyalar, bir iç halka, bir dış halka ve bir kafesten oluşur. İç halkanın iki yarış yolu vardır ve dış halka yarış yolu iç küresel bir şekle sahiptir, böylece yatak kendi kendini hizalama performansı verir. İç halkanın yarış yolları ark şeklinde ve çelik toplarla eşleşiyor. Dış halkanın iç küresel yarış yolu, yatağın eksen sapmasını belirli bir aralıkta otomatik olarak ayarlamasını sağlar, kurulum hataları, şaft sapması ve diğer faktörlerin neden olduğu açısal sapmaları telafi eder.

Ana türler temel tip, kapalı tip ve bir çıtçıtlı türü içerir. Ana uygulama senaryoları tarım makineleri, tekstil makineleri, taşıma ekipmanı, elektrik motorları vb.

Parametre (Spesifikasyon)

Son ekler

SKF

Dahili Tasarım Kategorisi: "E", yatağın yük taşıma kapasitesini artırabilen optimize edilmiş dahili tasarım anlamına gelir; "E2", genellikle yüksek yük uygulamalarında kullanılan daha fazla optimize edilmiş dahili tasarım anlamına gelir.

Gezranlık kategorisi: "C2", radyal boşluğun normal gruptan daha az olduğu, katı temizleme gereksinimleri ve sıkı oturan hassas ekipman için uygun olduğu anlamına gelir; "CN", çoğu geleneksel çalışma koşulları için uygun olan normal grup radyal klerensi anlamına gelir; "C3", radyal boşluğun, operasyon sırasında sıcaklık artışı nedeniyle yatağın büyük bir boyutsal değişime sahip olduğu senaryolar için uygun olan normal gruptan daha büyük olduğu anlamına gelir.

Konik Delik Kategorisi: "K", konik dergilere rulmanların kurulması için uygun olan 1:12 konik bir konik delik anlamına gelir. Genellikle sık sökülmenin gerekli olduğu durumlarda kullanılır veya şaft ile yatak arasındaki uyum için özel gereksinimler vardır; "K30" konik 1: 30'lu konik bir delik anlamına gelir. Bu konik bazı özel ekipmanlarda kullanılır ve daha sıkı bir uyum sağlayabilir.

Kafes Tipi: "M", haddeleme elemanları tarafından yönlendirilen işlenmiş bir pirinç kafesini gösterir. Pirinç kafesleri iyi mukavemet ve aşınma direncine sahiptir ve orta-yüksek hız ve orta yük koşulları için uygundur; "TN", top merkezli, hafif, ağırlıklı, kendi kendine yağlama konusunda iyi ve gürültüde düşük olan enjeksiyon kalıplı kart tipi poliamid 66 kafesini temsil eder. Genellikle yüksek hızlı yataklar için kullanılır; "TN9", küresel haddeleme elemanları tarafından yönlendirilen enjeksiyon kalıplı kart tipi cam elyaf takviyeli poliamid 66 kafesdir. "TN" ile karşılaştırıldığında, daha yüksek mukavemete sahiptir ve yüksek hızlı ve ağır yük durumları için daha uygundur.

Conta Tipi: "2RS1", yatağın her iki tarafındaki ince çelik plaka takviyeli nitril kauçuk (NBR) temas contasını ifade eder, bu da toz ve suyu etkili bir şekilde önleyebilir ve yağ sızıntısını önleyebilir; "2RZ", yatağın her iki tarafta kauçuk contalara (temassız) sahip olduğu anlamına gelir, bu da toz ve suyu kısmen önleyebilir. Sızdırmazlık etkisi "2RS1" den biraz daha düşüktür, ancak sürtünme daha küçüktür ve yüksek hızlı durumlar için uygundur.

Yağlama ve özel yapı: "VE294", iç halkada halka oluklar ve altı yağlama deliği olduğu anlamına gelir, bu da yağlama yağı eşit olarak dağıtılmaya, yağlama etkisini iyileştirmeye ve yatağın ömrünü uzatmaya yardımcı olur; "W64", yatağın belirli bir süre için ek yağlama gerektirmeyen katı yağla doldurulduğu ve bakımın zor olduğu durumlar için uygun olduğu anlamına gelir.

İbne

Gezranlık: "C3", radyal boşluğun normal boşluktan daha büyük olduğu ve uygulama senaryosunun SKF'nin "C3" e benzer olduğu anlamına gelir; "C4", "C3" den daha büyük bir boşluğa sahiptir ve şaft ve muhafaza malzemesi arasındaki termal genleşme katsayısında yüksek sıcaklık, yüksek hız veya büyük fark olan aşırı çalışma koşulları için uygundur.

Konik Delik: "K" ayrıca, kurulumu ve sökülmesi kolay olan ve farklı şaft boyun eşleştirme gereksinimlerine uyum sağlayabilen 1:12 konik bir konik delik anlamına gelir.

Kafes: "TV", iyi kendini yağlama ve hafif özelliklere sahip olan ve yüksek hızlı kendi kendine hizalanan bilyalı yataklar için uygun olan bir cam elyaf takviyeli poliamid (naylon) kafesi temsil eder; "M", haddeleme elemanları tarafından yönlendirilen ve orta ve yüksek hızlar ve orta yükler altında iyi performans gösteren sağlam bir pirinç kafesi anlamına gelir.

Sızdırmazlık tipi: ".2RS", her iki uçta, genellikle kauçuk sızdırmazlık kapakları olan, toz ve safsızlıkların yatağın iç kısmına girmesini ve belirli bir su geçirmez rol oynamasını önleyebilen kauçuk sızdırmazlık kapakları anlamına gelir; ".2Z", her iki uçta da tozun önlenmesi için kullanılan toz kapakları anlamına gelir ve sızdırmazlık etkisi kauçuk sızdırmazlık kapaklarından biraz daha zayıftır.

NSK

Boşluk Türü: "C2", "CN", "C3", sırasıyla normal grup boşluğu, normal grup temizliği ve normal grup temizliğinden daha büyük olan SKF'ye benzer anlamlara sahiptir; Buna ek olarak, "C1" vardır, yani radyal klerens, son derece yüksek açıklık doğruluğu gereksinimlerine sahip hassas ekipman için kullanılan "C2" den daha azdır.

Conta Türü: "Z" bir tarafta çelik plaka toz kapağı ile anlamına gelir; "ZZ" her iki tarafta çelik plaka tozu kapakları anlamına gelir; "D" bir tarafta kontak kauçuk contalı anlamına gelir; "DD" her iki tarafta temas kauçuk contası ile anlamına gelir; "V" bir tarafta temassız kauçuk contalı anlamına gelir; "VV" her iki tarafta temassız kauçuk contalı anlamına gelir.

Kafes tipi: "M" pirinç kafeyi temsil eder; "T", iyi kendini yağlama ve titreşim azaltma performansına sahip fenolik lamine kumaş tüp kafesini temsil eder; "TN", hafif ve kendi kendine yağlayıcı olan ve genellikle yüksek hızlı uygulamalarda kullanılan enjeksiyon kalıplı naylon kafesini temsil eder.

Özel Tasarım Türü: "N", tutma oluğuna sahip dış halkalı dış çapı temsil eder; "NR", eksenel hareketi önlemek için yatağın muhafaza deliğinde eksenel konumlandırılması için kullanılan tutma oluğu ve tutma halkası ile dış halka dış çapını temsil eder.

Başvuru

Tarım Makineleri: Şanzıman şaftları ve traktörlerin, hasatçıların ve diğer ekipmanların destek şaftları gibi. Karmaşık tarımsal çalışma ortamı nedeniyle, ekipman çalışma sırasında daha fazla titreşime ve etkiye maruz kalabilir ve şaft da deformasyona eğilimlidir. Kendi kendini hizalama bilyalı rulmanının kendi kendini hizalama performansı bu çalışma koşullarına uyum sağlayabilir ve ekipmanın normal çalışmasını sağlayabilir.

Tekstil Makineleri: İş iğlerinde, silindirlerde ve tekstil makinelerinin diğer bölümlerinde kullanılır. Tekstil makineleri, rulmanların rotasyon doğruluğu ve stabilitesi için yüksek gereksinimlere sahiptir. Kendini hizalama bilyalı rulmanlar, kurulum hatalarını ve şaft deformasyonunu belirli bir ölçüde telafi edebilir, tekstil makinelerinin sorunsuz çalışmasını sağlayabilir ve ürün kalitesini iyileştirebilir.

Taşıma Ekipmanı: Kemer konveyörleri, zincir konveyörler, vb. Kendini hizalama bilyalı rulmanlar bu sapmaları etkili bir şekilde telafi edebilir ve taşıma ekipmanının normal çalışmasını sağlayabilir.

Motor: Bazı küçük motorlarda, motorun rotor şaftını desteklemek için kendi kendini hizalama bilyalı rulmanlar kullanılır. Motor çalışma sırasında titreşim ve elektromanyetik kuvvetten etkilendiğinden, kendi kendini hizalama bilyalı yatağının kendi kendini hizalama performansı, motorun çalışma stabilitesini ve güvenilirliğini artırabilir.
