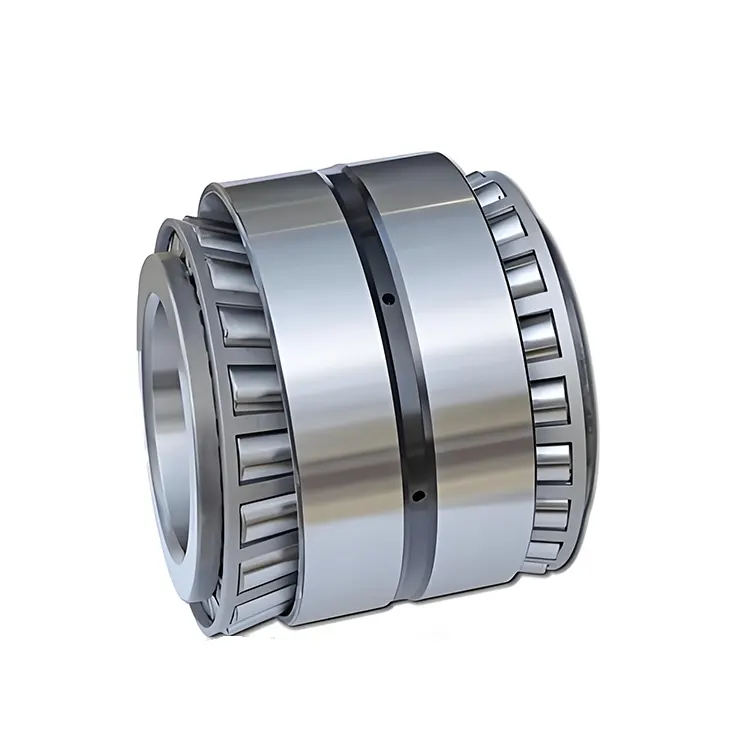

Çift Sıralı Konik Silindirli Yatak

Sürekli halkalar da dahil olmak üzere Komel tarafından üretilen yüksek performanslı çift sıralı spiral yara contaları. Dış halka iki dış halkadan oluşur, dış halkaların daha küçük yüzleri birbirine yakındır ve ortada bir ara halka vardır. Yuvarlanan elemanlar, iç ve dış halkaların karşılık gelen yarış yolları arasında düzenlenmiş makaralı yataklardır. Çit arabaları ve eşit alanları ayırır. Tipik olarak, çelik tabela plakaları kullanılır, ancak çelik çapraz çubuklar da kullanılır. Bu rulmanlar yüksek yük kapasitesine, garantili boşluğa, yüksek dönme doğruluğuna ve sınırlı dönme hızına sahiptir. Komel Çift Sıralı Konik Silindir Rulmanları Otomobil Üretimi, Takım Tezgahı Endüstrisi, İnşaat Makineleri, Metalurj Makineleri ve diğer endüstrilerde yaygın olarak kullanılmaktadır.

Parametre (Spesifikasyon)

Son ekler

· E: Güçlendirilmiş tasarım, bu da genellikle rulmanın silindirlerinin ve yarış yollarının boyutlarının, yatağın yükleme kapasitesini artırmak için arttırıldığı anlamına gelir. Örneğin, bazı ağır yük uygulama senaryolarında, güçlendirilmiş konik silindir yataklarını kullanmak büyük radyal ve eksenel yüklere daha iyi dayanabilir.

· J: İç halka yağ delikleri ve yağ olukları ile donatılmıştır. Bu tasarım, yüksek hızlı veya ağır yükleme sırasında iyi bir yağlama sağlar ve aşınma ve ısı üretimini azaltarak, yağlama yağının yatağa enjeksiyonunu kolaylaştırır.

· JR: Dış halka, yatağın yağlama koşullarını iyileştirmeyi amaçlayan yağ delikleri ve yağ olukları ile donatılmıştır.

· N: Dış halkanın, yatağın eksenel konumlandırılmasını sağlayabilen ve yatağın şaft üzerinde eksenel olarak hareket etmesini önleyebilen bir çıtçıt -halka takmak için bir oluk vardır.

· NR: Dış halkanın çırpıda bir oluğu vardır ve bir çıtçıtla gelir. Yalnızca bir oluklu rulmanlarla karşılaştırıldığında, bu yapılandırma daha kullanıcı - dostudur. Eksenel konumlandırma, SNAP - halka takıldıktan hemen sonra tamamlanabilir.

· P2: Hassas takım tezgahlarının iğleri gibi son derece yüksek hassasiyet gereksinimlerine sahip uygulama senaryolarına uygun olan en yüksek boyutsal doğruluk ve dönme doğruluğu seviyesi.

· P4: Yüksek hassas bir sınıf, sadece P2 sınıfına ikinci doğrulukla. Aero - motorlar ve yüksek hızlı öğütme makineleri gibi bazı yüksek hızlı ve yüksek hassas mekanik ekipmanlarda yaygın olarak kullanılır.

· P5: CNC takım tezgahları ve tekstil makineleri gibi belirli hassas gereksinimlerle çoğu endüstriyel ekipmanın gereksinimlerini karşılayabilen ortak bir yüksek hassas sınıf.

· P6: Doğruluk P5 sınıfından daha düşük, ancak normal sınıftan daha yüksektir (normal sınıf bir sonek olmadan belirtilir). Tarım makineleri ve genel takım tezgahları gibi genel hassas gereksinimlere sahip makinelerde kullanılabilir.

· C1: Boşluk, hassas aletler ve optik ekipman gibi yüksek hassasiyet ve düşük titreşim gerektiren durumlar için uygun olan normal boşluktan daha küçüktür.

· C2: boşluk normal boşluktan daha küçüktür, ancak C1 sınıfından daha büyüktür. Bazı hassas makinelerde yaygın olarak, açıklık için belirli gereksinimler ile kullanılır.

· C0: En yaygın olarak kullanılan açıklık sınıfı olan ve genel çalışma koşulları altında çoğu mekanik ekipman için uygun olan normal boşluk.

· C3: Açıklık, yüksek sıcaklık, yüksek hız ve ağır yük gibi çalışma koşullarında yaygın olarak kullanılan normal boşluktan daha büyüktür. Bu durumlarda, rulmanın temizleme, termal genleşme gibi faktörler nedeniyle azalacaktır. Daha büyük bir başlangıç ​​açıklığı, yatağın çalışma sırasında hala uygun bir boşluğa sahip olmasını sağlayabilir.

· C4: Açıklık, daha yüksek sıcaklık, daha yüksek hız ve daha ağır yüke sahip özel çalışma koşullarına uygun olan C3 sınıfından daha büyüktür.

· M: İyi mukavemet, aşınma direnci ve yağlama performansına sahip katı bakır alaşım kafesi. Yüksek hızlı, ağır yük ve yüksek sıcaklık çalışma ortamları için uygundur.

· T: Hafif olan sentetik reçine kafesi, düşük gürültüye ve iyi kendi kendine yağlama performansına sahiptir. Elektrikli aletler ve ev aletleri gibi yüksek hızlı ve düşük gürültü uygulama senaryolarında yaygın olarak kullanılır.

· TN: Cam - Elyaf - İyi mukavemet ve tokluğa sahip ve aynı zamanda belirli bir yağlama performansına sahip olan güçlendirilmiş naylon 66 kafes. Birçok yaygın endüstriyel uygulamada yaygın olarak kullanılmaktadır.

· W: Özel malzemeler, genellikle rulmanın korozyon direnci ve yüksek sıcaklık direnci gibi belirli çalışma koşullarını karşılamak için özel çelik veya diğer malzemelerden yapılmış olduğunu gösterir.

· G: Yatağın sertliğini, aşınma direncini ve anti -yorgunluk performansını geliştiren özel ısıl işlemeye maruz kalır. Sert çalışma koşulları ve ağır yükler altında uygulamalar için uygundur.

Başvuru

Otomotiv Endüstrisi:Otomotiv tekerlekler, diferansiyeller ve şanzımanlar gibi parçalarda yaygın olarak kullanılır. Aracın çalışması sırasında radyal ve eksenel yüklere dayanabilir, aracın düzgün çalıştırılmasını ve direksiyonun doğruluğunu sağlayabilir.

Takım Tezgahı Endüstrisi:Takım tezgahlarının iğleri ve çalışma masaları gibi bileşenlere uygulanabilir, takım takımlarının yüksek hassasiyetli kesme ve işleme işlemlerini destekler ve işleme doğruluğu ve yüzey kalitesini sağlar.

İnşaat Makineleri Endüstrisi:Örneğin, ekskavatörler, yükleyiciler ve vinçler gibi inşaat makinelerinin eğik yatakları ve tahrik şaftları gibi kısımlarda, büyük radyal ve eksenel yüklere dayanabilir ve sert çalışma ortamlarına uyum sağlayabilir.

Metalurjik Ekipman Endüstrisi:Haddeleme değirmenleri ve demir yapım ekipmanı gibi metalurjik makinelerde, rulo ve tahrik şaftları gibi bileşenleri desteklemek için kullanılır ve yüksek sıcaklıklar ve ağır yükler gibi sert çalışma koşullarında yüklere dayanabilir.
