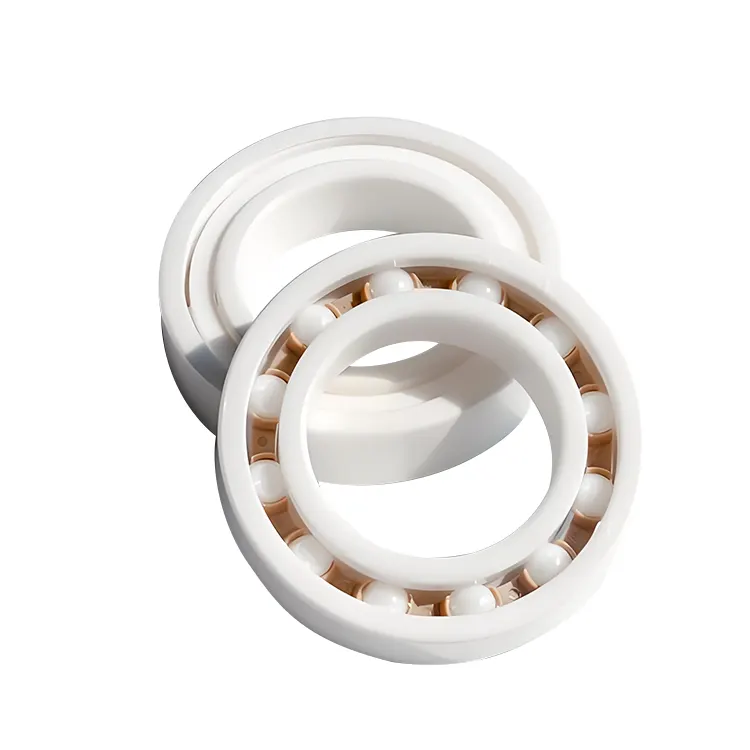

Komel tarafından üretilen yüksek verimli seramik bilyalı rulman, seramik malzemeden yapılmış iç ve dış halkalardan, derin oluk seramik bilyalı rulman ve bir dolgu macundan oluşur. Bu seramik malzemeler yüksek mukavemet, düşük mukavemetli, yüksek gerilme mukavemeti, yüksek gerilme mukavemeti ve kimyasal direnç avantajlarına sahiptir.
Hızlı eylem, yüksek sıcaklık hareketi, yüksek sıcaklık etkisi ve elektrik yalıtım performansı özelliklerine sahiptirler. Derin oluk seramik bilyalı rulmanlar, takım tezgahları, yüksek hızlı motorlar, uçaklar, tıbbi ekipman ve gıda işleme endüstrileri gibi uygulamalarda kullanılır.
|
Model numarası |
İç çap |
Dış çap |
Genişlik |
|
684 |
4 |
9 |
2.5 |
|
694ce |
4 |
11 |
4 |
|
604 |
4 |
12 |
4 |
|
624ce |
4 |
13 |
5 |
|
634ce |
4 |
16 |
5 |
|
685ce |
5 |
11 |
3 |
|
695ce |
5 |
13 |
4 |
|
605ce |
5 |
14 |
5 |
|
625ce |
5 |
16 |
5 |
|
635ce |
5 |
19 |
6 |
|
686ce |
6 |
13 |
3.5 |
|
696ce |
6 |
15 |
5 |
|
606ce |
6 |
17 |
6 |
|
626ce |
6 |
19 |
6 |
|
636ce |
6 |
22 |
7 |
|
687ce |
7 |
14 |
3.5 |
|
697ce |
7 |
17 |
5 |
|
607ce |
7 |
19 |
6 |
|
627ce |
7 |
22 |
7 |
|
637ce |
7 |
26 |
9 |
|
688ce |
8 |
16 |
4 |
|
698ce |
8 |
19 |
6 |
|
608ce |
8 |
22 |
7 |
|
628ce |
8 |
24 |
8 |
|
638ce |
8 |
28 |
9 |
|
689ce |
9 |
17 |
4 |
|
699ce |
9 |
20 |
6 |
|
609ce |
9 |
24 |
7 |
|
629ce |
9 |
26 |
8 |
|
639ce |
9 |
30 |
10 |
|
6800ce |
10 |
19 |
5 |
|
6900ce |
10 |
22 |
6 |
|
6000ce |
10 |
26 |
8 |
|
6200ce |
10 |
30 |
9 |
|
6300ce |
10 |
35 |
11 |
|
6801ce |
12 |
21 |
5 |
|
6901ce |
12 |
24 |
6 |
|
16001ce |
12 |
28 |
7 |
|
6001ce |
12 |
28 |
8 |
|
6201ce |
12 |
32 |
10 |
|
6301ce |
12 |
37 |
12 |
|
6802ce |
15 |
24 |
5 |
|
6902ce |
15 |
28 |
7 |
|
16002ce |
15 |
32 |
8 |
|
6002ce |
15 |
32 |
9 |
|
6202ce |
15 |
35 |
11 |
|
6302ce |
15 |
42 |
13 |
|
6803ce |
17 |
26 |
5 |
|
6903ce |
17 |
30 |
7 |
|
16003ce |
17 |
35 |
8 |
|
6003ce |
17 |
35 |
10 |
|
6203ce |
17 |
40 |
12 |
|
6303ce |
17 |
47 |
14 |
|
6403ce |
17 |
62 |
17 |
|
6804ce |
20 |
32 |
7 |
|
6904ce |
20 |
37 |
9 |
|
16004ce |
20 |
42 |
8 |
|
6004ce |
20 |
42 |
12 |
|
6204ce |
20 |
47 |
14 |
|
6304CE |
20 |
52 |
15 |
|
6404ce |
20 |
72 |
19 |
|
6805ce |
25 |
37 |
7 |
|
6905ce |
25 |
42 |
9 |
|
16005ce |
25 |
47 |
8 |
|
6005ce |
25 |
47 |
12 |
|
6205ce |
25 |
52 |
15 |
|
6305ce |
25 |
62 |
17 |
|
6405ce |
25 |
80 |
21 |
|
6806ce |
30 |
42 |
7 |
|
6906ce |
30 |
47 |
9 |
|
16006ce |
30 |
55 |
9 |
|
6006ce |
30 |
55 |
13 |
|
6206ce |
30 |
62 |
16 |
|
6306ce |
30 |
72 |
19 |
|
6406ce |
30 |
90 |
23 |
|
6807ce |
35 |
47 |
7 |
|
6907ce |
35 |
55 |
10 |
|
16007ce |
35 |
62 |
9 |
|
6007ce |
35 |
62 |
14 |
|
6207ce |
35 |
72 |
17 |
|
6307ce |
35 |
80 |
21 |
|
6407ce |
35 |
100 |
25 |
|
6808ce |
40 |
52 |
7 |
|
6908ce |
40 |
62 |
12 |
|
16008ce |
40 |
68 |
9 |
|
6008ce |
40 |
68 |
15 |
|
6208ce |
40 |
80 |
18 |
|
6308ce |
40 |
90 |
23 |
|
6408ce |
40 |
110 |
27 |
|
6809ce |
45 |
58 |
7 |
|
6909ce |
45 |
68 |
12 |
|
16009ce |
45 |
75 |
10 |
|
6009ce |
45 |
75 |
16 |
|
6209ce |
45 |
85 |
19 |
|
6309ce |
45 |
100 |
25 |
|
6409ce |
45 |
120 |
29 |
|
6810ce |
50 |
65 |
7 |
|
6910ce |
50 |
72 |
12 |
|
16010ce |
50 |
80 |
10 |
|
6010ce |
50 |
80 |
16 |
|
6210ce |
50 |
90 |
20 |
|
6310ce |
50 |
110 |
27 |
|
6410ce |
50 |
130 |
31 |
|
6811ce |
55 |
72 |
9 |
|
6911ce |
55 |
80 |
13 |
|
16011ce |
55 |
90 |
11 |
|
6011ce |
55 |
90 |
18 |
|
6211ce |
55 |
100 |
21 |
|
6311ce |
55 |
120 |
29 |
|
6411ce |
55 |
140 |
33 |
|
681222222 |
60 |
78 |
10 |
|
6912ce |
60 |
85 |
13 |
|
16012ce |
60 |
95 |
11 |
|
6012ce |
60 |
95 |
18 |
|
6212ce |
60 |
110 |
22 |
|
6312ce |
60 |
130 |
31 |
|
6412ce |
60 |
150 |
35 |
|
6813ce |
65 |
85 |
10 |
|
6913ce |
65 |
90 |
13 |
|
16013ce |
65 |
100 |
11 |
|
6013ce |
65 |
100 |
18 |
|
6213ce |
65 |
120 |
23 |
|
6313ce |
65 |
140 |
33 |
|
6814ce |
70 |
90 |
10 |
|
6914ce |
70 |
100 |
16 |
|
16014ce |
70 |
110 |
13 |
|
6014ce |
70 |
110 |
20 |
|
6214ce |
70 |
125 |
24 |
|
6314ce |
70 |
150 |
35 |
|
6815ce |
75 |
95 |
10 |
|
6915ce |
75 |
105 |
16 |
|
16015ce |
75 |
115 |
13 |
|
6015ce |
75 |
115 |
20 |
|
6215ce |
75 |
130 |
25 |
|
6816ce |
80 |
100 |
10 |
|
6916ce |
80 |
110 |
16 |
|
16016ce |
80 |
125 |
14 |
|
6016ce |
80 |
125 |
22 |
|
6216ce |
80 |
140 |
26 |
|
6817ce |
85 |
110 |
13 |
|
6917ce |
85 |
120 |
18 |
|
16017ce |
85 |
130 |
14 |
|
6017ce |
85 |
130 |
22 |
|
6217ce |
85 |
150 |
28 |
|
6818ce |
90 |
115 |
13 |
|
6918ce |
90 |
125 |
18 |
|
16018ce |
90 |
140 |
16 |
|
6018ce |
90 |
140 |
24 |
Nesne sonek
H: Seramik kaseleri gösterir. Örneğin, 6205 - H, dönen bileşenler olarak seramik bilyalı model 6205 derin oluk bilyasını temsil eder.
T: Seramikten yapılmış bir gövdeyi temsil edebilir. Birleşik bir “HT” soneki ise, rulmanın seramik tutucu ile seramik bilyaları olduğu anlamına gelir.
Tolerans sonucu
P4: Bu, rulmanın tolerans sınıfının ISO 4 standardını takip ettiğini gösterir. Yüksek kalitelidir ve genellikle ağır makine bıçakları gibi yüksek mukavemet gerektiren araçlarda kullanılır.
P5: Tolerans değeri ISO Seviye 5 standardına karşılık gelir. Doğruluğu P4'ten biraz daha düşüktür ve daha spesifik gereksinimlere sahip diğer endüstriyel uygulamalarda da yaygın olarak kullanılmaktadır.
Sonek
C3: Bu, yatağın radyal temizliğinin standart boşluktan daha büyük olduğunu gösterir. Rulmanın çalışma sırasında önemli termal genleşme üreteceği ve termal genleşme nedeniyle yatağın ele geçirilmesini önleyeceği durumlar için uygundur.
C4: Boşluk C3'ten daha büyüktür. Genellikle yüksek sıcaklık, yüksek hız veya ağır yükleri olan uygulamalarda kullanılırlar.
CM: Titreşim ve gürültü için çok talep eden motorlar gibi ekipman için uygun özel bir boşluk olan motor boşluğunu gösterir.
Sızdırmazlık Sonrası
Z: Bu, yatağın bir tarafta bir toz kapağına sahip olduğunu gösterir, bu da toz ve diğer kirlerin yatağa girmesini önleyebilir.
ZZ: Bu, yatağın her iki tarafta da toz çizgileri olduğu anlamına gelir.
RS: Yatağın bir tarafta bir temas kauçuk şeridi olduğunu gösterir. Sızdırmazlık etkisi arzu edilir, bu da yağlama yağının sızmasını ve dış kirin girişini önleyebilir, ancak spesifik sürtünme torkunu artıracaktır.
2RS: Bu, yatağın her iki tarafta kauçuk contalara sahip olduğu anlamına gelir.
Başvuru
Hassas işleme: Hassas işleme, rulmanların doğruluğu, mukavemeti ve yüksek hızlı çalışması için yüksek talepler getirir.
Yüksek hızlı motorlar: Motor teknolojisinin geliştirilmesi ile motorların dönüş hızı ve verimliliği için gereksinimler sürekli artmaktadır. Katı dişli seramik bilyalı yatakların yüksek hızlı ve düşük sürtünme özellikleri, onları yüksek hızlı motorlar için mükemmel bir seçim haline getirir. Motorun gücünü azaltabilir ve motorun verimliliğini artırabilirler.
Havacılık ve Uzay Endüstrisi: Havacılık ve uzay endüstrisinde, bileşenlerin ağırlığı, performansı ve güvenilirliği için gereksinimler son derece katıdır. Büyük kapasiteli seramik bilyalı yatakların kompakt ve yüksek mukavemetli özellikleri, jet motorları ve uçak iniş dişlileri gibi hassas uygulamalarda kullanımlarını kolaylaştırır.
Tıbbi ekipman: Bilgisayarlı tomografi tarayıcıları, diş ekleri ve diğer ekipmanlar gibi tıbbi ekipman, rulmanların kalitesi, temizliği ve güvenilirliğine daha yüksek talepler getirir. Kir direnci, düşük gerilme mukavemeti ve yüksek temizlik gibi derin oluk seramik bilyalı yatakların özellikleri tıbbi cihazların özel gereksinimlerini karşılayabilir.
Gıda İşleme: Seramik malzemelerin kimyasal stabilitesi ve toksik olmayan ve güvenli özellikleri nedeniyle, derin oluk seramik bilyalı rulmanlar gıda endüstrisi için uygundur. Taşımacılık sırasında gıda israfından kaçınabilir ve gıda güvenliği ve kalitesini sağlayabilirler.
