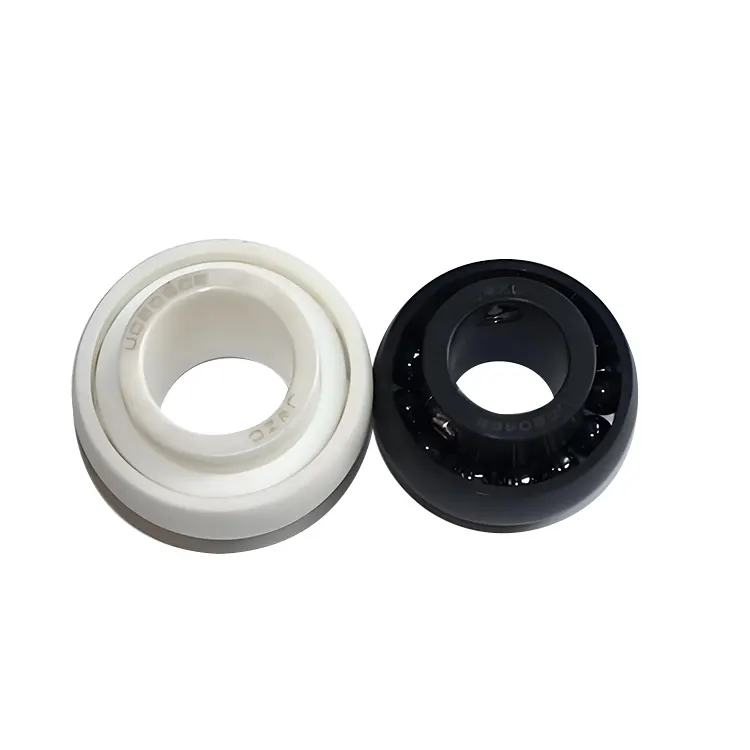

Hibrit seramik ekleme bilyalı rulman

Komel, iki seramik ve çelik yatak yüzeyi üretmek için kullanılan bir tür harici bilyalı seramik hibrit bilyalı yataktır.

Yuvarlanma Elemanları: Genellikle seramik malzemelerden yapılırlar. Yaygın seramik malzemeler arasında silikon nitrür (si₃n₄), silikon karbür (sic) vb. Geleneksel çelik haddeleme elemanlarıyla karşılaştırıldığında, seramik haddeleme elemanları ağırlık olarak daha hafiftir ve daha küçük bir atalet momentine sahiptir. Yüksek hızlı çalışma sırasında, santrifüj kuvveti ve sürtünme ısı üretimini etkili bir şekilde azaltabilir, böylece yatakların operasyonel istikrarı ve servis ömrünü iyileştirebilirler.

İç ve dış halkalar genellikle rulman çeliğinden yapılmıştır. Rulman çeliği iyi mukavemet ve tokluğa sahiptir ve rulmanlar için güvenilir bir destek yapısı sağlayarak nispeten büyük yüklere dayanabilir. Seramik haddeleme elemanlarının ve çelik iç ve dış halkaların bu kombinasyonu, sadece rulmanların yüksek yük taşıma kapasitesini sağlamakla kalmaz, aynı zamanda yüksek hızlı performanslarını ve aşınma direnclerini geliştirmekle kalmaz, seramik malzemelerin ve metal malzemelerin ilgili avantajlarına tam olarak oyun sağlar.

Kafesin işlevi, seramik haddeleme elemanlarını eşit olarak ayırmak ve onları yarış yollarında doğru bir şekilde yuvarlamaya yönlendirmektir. Kafesin malzemeleri genellikle mühendislik plastiklerini (politetrafloroetilen gibi) ve metalleri (paslanmaz çelik gibi) içerir. Mühendislik plastik kafesi ağırlık hafiftir ve yatakların çalışma direncini daha da azaltabilen küçük bir sürtünme katsayısına sahiptir. Öte yandan metal kafes, yüksek mukavemete ve sertliğe sahiptir ve yüksek yüklere ve yüksek hızlara sahip çalışma koşullarına uygundur.

Bu rulmanlar, iyi kendini hizalama performansı, mükemmel yüksek hızlı performans, nispeten yüksek yük taşıma kapasitesi ve aşınma ve korozyona karşı direnç gibi özelliklere sahiptir. Endüstriyel alanda, yeni enerji alanı, havacılık alanı, tıbbi cihaz alanı, yiyecek ve içecek alanında ve yarı iletken üretim alanında yaygın olarak kullanılmaktadır.

Parametre (Spesifikasyon)

Son ekler

Malzeme sonek

H: Seramik topları gösterir. Örneğin, 6205 - H, haddeleme elemanları olarak seramik bilyalı model 6205'in derin bir oluk bilyalı yatakını temsil eder.

T: Seramik malzemelerden yapılmış bir kafes gösterebilir. Birleşik "HT" soneki ise, yatağın hem seramik topları hem de seramik kafes olduğu anlamına gelir.

Tolerans sınıfı eki

P4: Yatağın tolerans derecesinin ISO 4 -seviye standardına uygun olduğunu gösterir. Yüksek hassas bir dereceye aittir ve genellikle hassas takım tezgahlarının iğleri gibi yüksek hassasiyet gereksinimlerine sahip ekipmanlarda kullanılır.

P5: Tolerans derecesi ISO 5 - seviye standardına uygundur. Hassasiyeti P4'ten biraz daha düşüktür ve ayrıca bazı hassas gereksinimlere sahip bazı endüstriyel ekipmanlarda da yaygın olarak kullanılır.

Boşluk sonucu

C3: Yatağın radyal boşluğunun standart boşluktan daha büyük olduğunu gösterir. Rulmanın çalışma sırasında önemli termal genleşme üreteceği ve termal genleşme nedeniyle yatağın ele geçirilmesini önleyeceği durumlar için uygundur.

C4: Gezinme C3'ten daha büyüktür. Genellikle yüksek sıcaklık, yüksek hızlı veya yüksek yük çalışma koşullarında kullanılır.

CM: Titreşim ve gürültü için yüksek gereksinimlere sahip motorlar gibi ekipman için uygun özel bir boşluk aralığı olan motorlar için boşluğu temsil eder.

Sızdırmazlık Sonrası

Z: Yatağın bir tarafta bir toz örtüsü olduğunu gösterir, bu da toz ve diğer safsızlıkların yatağa girmesini önleyebilir.

ZZ: Bu, yatağın her iki tarafta da toz kapakları olduğu anlamına gelir.

RS: Yatağın bir tarafta temas tipi kauçuk contaya sahip olduğunu gösterir. Sızdırmazlık etkisi iyidir, bu da yağ sızıntısını ve dış safsızlıkların girişini önleyebilir, ancak belirli bir sürtünme torkunu artıracaktır.

2RS: Bu, rulmanın her iki tarafta temas tipi kauçuk contalara sahip olduğu anlamına gelir.

Başvuru

Endüstriyel Alan:Madencilik makineleri, ağır hizmetli takım tezgahları ve tekstil makineleri gibi büyük ölçekli endüstriyel makinelerde, hibrit seramik ekleme bilyalı rulmanlar, kendi kendine hizalanan fonksiyonları ve aşınma dirençli ve korozyona dayanıklı özellikleri sayesinde, sert çalışma ortamlarına ve büzüşün sabit çalışmasına uyum sağlayarak ekipmanların stabil operasyonuna uyum sağlar. Örneğin, madenlerde kırıcılar ve bilyalı fabrikalar gibi ekipmanlarda, yatakların büyük darbe yüklerine ve sert çalışma ortamlarına dayanması gerekir ve hibrit seramik ekleme bilyalı yataklar bu zorluklarla etkili bir şekilde ilgilenebilir.

Yeni Enerji Alanı:Rüzgar türbini jeneratör setlerinde, ana şaft ve şanzıman gibi anahtar bileşenlerde kullanılabilirler. Bir rüzgar türbininin çalışması sırasında, şaft karmaşık yüklere ve titreşimlere tabi tutulur. Kendini hizalama performansı ve hibrid seramik ekleme bilyalı yataklarının yüksek yük taşıma kapasitesi, rüzgar türbininin farklı çalışma koşulları altında şaftın deformasyonuna uyum sağlayabilir, ekipmanın güvenilirliğini ve servis ömrünü iyileştirir ve bakım maliyetini azaltır.

Havacılık alanı: Uçak motorlarının ve uçakların bazı bileşenlerinde, rulmanların performansı ve güvenilirliği için gereksinimler son derece yüksektir. Düşük yoğunluk, yüksek performans, kendi kendini hizalama kabiliyeti ve korozyon direnci gibi hibrit seramik ekleme bilyalı yataklarının özellikleri, havacılık alanının katı gereksinimlerini karşılamalarını ve ekipmanın normal çalışmasını sağlamalarını sağlar. Örneğin, bir uçağın iniş dişli sisteminde, yatakların büyük etki kuvvetlerine dayanırken iyi çalışma performansını koruması gerekir ve hibrit seramik ekleme bilyalı yataklar bu gereksinimi iyi karşılayabilir.

Tıbbi Cihaz Alanı:BT tarayıcıları ve diş cerrahi ekipmanları gibi tıbbi cihazlarda, yüksek hassasiyetli, düşük gürültüye sahip rulmanlar ve kirlilik gerekmez. Hibrid seramik ekleme bilyalı yataklarının düşük sürtünmesi, yüksek temizlik ve korozyona dayanıklı özellikleri, tıbbi cihazların özel gereksinimlerini karşılayarak ekipmanın normal çalışmasını ve hastaların güvenliğini sağlayabilir. Örneğin, bir diş el parçasında, rulmanların yüksek hassasiyeti ve düşük gürültü performansı, ameliyatın kesin çalışması için çok önemlidir.

Yiyecek, içecek ve yarı iletken üretim alanları:Gıda ve içecek işleme endüstrisinde, seramik malzemelerin toksik olmayan ve zararsız özellikleri, gıda endüstrisinin hijyen standartlarını karşılayarak ürün kontaminasyonunu önleyebilir. Yarı iletken üretim ekipmanlarında, yüksek hassasiyeti, düşük kirliliği ve korozyon direnci, ekipman için üretim sürecinin katı gereksinimlerini karşılayarak çip üretiminin hassasiyetini ve kalitesini sağlayabilir. Örneğin, yarı iletken yongaların üretim işlemi sırasında, ekipmanın temizliği için gereksinimler son derece yüksektir ve hibrid seramik ek top rulmanları kontaminasyonu etkili bir şekilde önleyebilir ve üretimin sorunsuz ilerlemesini sağlayabilir.
