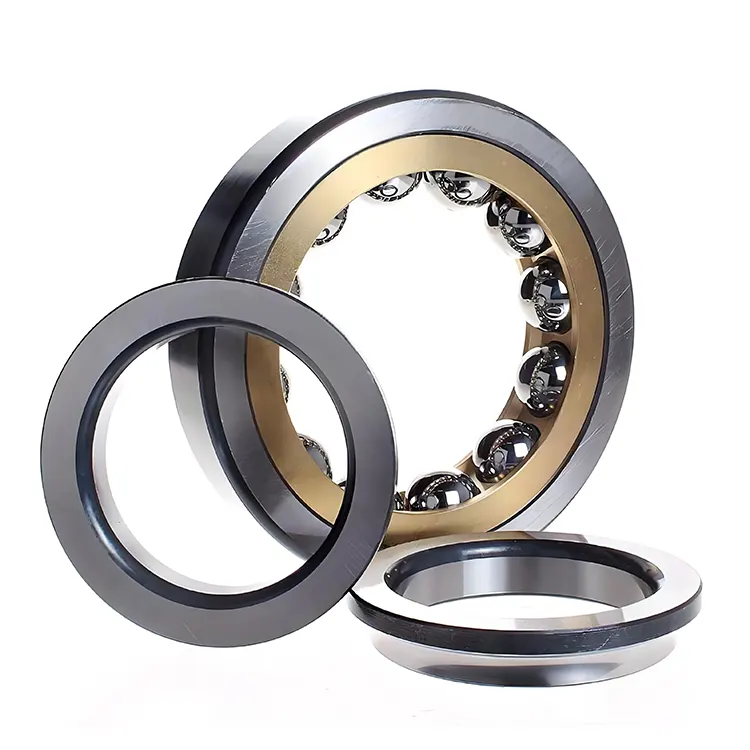

Komel tarafından üretilen Çin dört nokta açısal temas topu rulmanı saf eksenel yük taşımadır. Çelik bilyası ile iç ve dış halkalar arasındaki dört noktalı temas tasarımı boyunca çift yönlü eksenel yüklere dayanabilir (temas açısı genellikle 35 ° veya 40 °), ancak radyal yük kapasitesi düşüktür. Çift yönlü eksenel konumlandırma ve küçük radyal yüklerin gerekli olduğu senaryolar için uygundur (vinç kolları ve döner çalışma tezgahları gibi).
Yapısal özellikler
Tek sıralı bilyalı rulmanlar, hem iç hem de dış halkalar çift kaburgalara sahiptir ve çelik bilyalı ve yarış yolu dört noktalı temas oluşturur.
Temas açısı sabittir, genellikle 35 ° (QJ serisi) veya 40 ° (Q serisi).
Yük kapasitesi
Çift yönlü eksenel yük kapasitesi güçlüdür, aynı boyutta tek sıralı açısal temas yatağının yaklaşık iki katıdır.
Radyal yük, eksenel yükün ≤% 30'u olmalıdır, aksi takdirde ömür büyük ölçüde azalacaktır.
Sertlik ve hassasiyet
Eksenel sertlik yüksektir, yüksek hassasiyetli eksenel konumlandırma için uygundur.
Belli bir açısal sapmaya izin verilir (genellikle ≤ 2 ark dakika).
|
Model numarası |
İç çap |
Dış çap |
Genişlik |
|
QJ 203 |
17 |
40 |
12 |
|
QJ 304 |
20 |
52 |
15 |
|
QJ 206 |
30 |
62 |
16 |
|
QJ 306 |
30 |
72 |
19 |
|
QJ 207 |
35 |
72 |
17 |
|
QJ 307 |
35 |
80 |
21 |
|
QJ 208 |
40 |
80 |
18 |
|
QJ 308 |
40 |
90 |
23 |
|
QJ 209 |
45 |
85 |
19 |
|
QJ 309 |
45 |
100 |
25 |
|
QJ 210 |
50 |
90 |
20 |
|
QJ 310 |
50 |
110 |
27 |
|
QJ 211 |
55 |
100 |
21 |
|
QJ 311 |
55 |
120 |
29 |
|
QJ 212 |
60 |
110 |
22 |
|
QJ 312 |
60 |
130 |
31 |
|
QJ 213 |
65 |
120 |
23 |
|
QJ 313 |
65 |
140 |
33 |
|
QJ 214 |
70 |
125 |
24 |
|
QJ 314 |
70 |
150 |
35 |
|
QJ 215 |
75 |
130 |
25 |
|
QJ 315 |
75 |
160 |
37 |
|
QJ 216 |
80 |
140 |
26 |
|
QJ 316 |
80 |
170 |
39 |
|
QJ 217 |
85 |
150 |
28 |
|
QJ 317 |
85 |
180 |
41 |
|
QJ 218 |
90 |
160 |
30 |
|
QJ 318 |
90 |
190 |
43 |
|
QJ 219 |
95 |
170 |
32 |
|
QJ 319 |
95 |
200 |
45 |
|
QJ 220 |
100 |
180 |
34 |
|
QJ 320 |
100 |
215 |
47 |
|
QJ 222 |
110 |
200 |
38 |
|
QJ 322 |
110 |
240 |
50 |
|
QJ 224 |
120 |
215 |
40 |
|
QJ 324 |
120 |
260 |
55 |
|
QJ 226 |
130 |
230 |
40 |
|
QJ 326 |
130 |
280 |
58 |
|
QJ 228 |
140 |
250 |
42 |
|
QJ 328 |
140 |
300 |
62 |
|
QJ 1030 |
150 |
225 |
35 |
|
QJ 230 |
150 |
270 |
45 |
|
QJ 330 |
150 |
320 |
65 |
|
QJ 232 |
160 |
290 |
48 |
|
QJ 332 |
160 |
340 |
68 |
|
QJ 234 |
170 |
310 |
52 |
|
QJ 334 |
170 |
360 |
72 |
|
QJ 236 |
180 |
320 |
52 |
|
QJ 336 |
180 |
380 |
75 |
|
QJ 1038 |
190 |
290 |
46 |
|
QJ 238 |
190 |
340 |
55 |
|
QJ 338 |
190 |
400 |
78 |
|
QJ 240 |
200 |
360 |
58 |
|
QJ 1244 |
220 |
400 |
78 |
|
QJ 344 |
220 |
460 |
88 |
|
QJ 1248 |
240 |
440 |
85 |
|
QJ 248 |
240 |
440 |
72 |
|
QJ 1252 |
260 |
480 |
90 |
|
QJ 1256 |
280 |
500 |
90 |
|
QJ 1260 |
300 |
540 |
98 |
|
QJ 1064 |
320 |
480 |
74 |
|
QJ 1264 |
320 |
580 |
105 |
|
QJ 1272 |
360 |
650 |
122 |
|
QJ 1080 |
400 |
600 |
90 |
|
QJ 1084 |
420 |
620 |
90 |
|
QJ 1088 |
440 |
650 |
94 |
|
QJ 1096 |
480 |
700 |
100 |
1. Yapısal ve temas açısı sonekleri
Sonek Anlamı Uygulanabilir Üreticiler Açıklama
QJ dört noktalı temas tasarımı (bölünmüş iç halka) NSK, SKF Temas açısı genellikle 35 ° 'dir (QJ12 tipi için 45 °)
Q Dört noktalı Kontak Tasarımı (bölünmüş dış halka) NSK Temas açısı genellikle 23 ° 'dir (Q12 tipi için 45 °)
2. Kafes malzemesi ekleri
Sonek Malzeme Uygulanabilir Üreticiler Açıklama
MPA pencere tipi pirinç katı kafes (dış halka kılavuzu) ibne, qj tipi yataklarda SKF ortak
MPB pencere tipi pirinç katı kafes (iç halka kılavuzu) nsk q tipi yatak özel
TVP Cam Fiber Takviyeli Poliamid Kafes Fag Çelik Top Kılavuzu, Yüksek Hız için Uygun
FA işlenmiş çelik kafes (dış halka kılavuzu) SKF aşınmaya dayanıklı, ağır yükler için uygun
PHA Polieter Keton (PEEK) Kafes SKF Yüksek sıcaklık ve korozyon direnci
3. Eksenel boşluk sonekleri
Sonek boşluk notu geçerli üreticiler açıklama
C2 Eksenel klerens, yüksek hassasiyetli konumlandırma için geçerli olan sıradan grup SKF'den daha azdır.
C3 Eksenel klerens, sıradan gruptan daha büyüktür SKF, daha fazla termal genleşmeye izin verir
C4 Eksenel klerens, özel çalışma koşulları altında kullanılan C3 grubu SKF'den daha büyüktür.
CNL Sıradan grup temizliği SKF ön yük kontrolünün alt yarısı
4. Doğruluk sınıfı son eki
Sonek Doğruluk Sınıfı Uygulanabilir Üreticiler Açıklama
P6 ISO 6 Sınıf (Boyutsal ve Dönme Doğruluğu) SKF Sıradan Hassas Ekipman
P5 ISO 5 Sınıf (Yüksek Hassasiyet) Makine Tezgahı İşleri gibi Genel Hassas Sahneler
SP Süper Hassas Sınıf NSK Aşırı Çalışma Koşulları altında Boyutlu İstikrar
5. Özel Tasarım Ekleri
Sonek Anlamı Uygulanabilir Üreticiler Açıklama
N2 Dış halka İki 180 ° konumlandırma oluğu SKF, Eksenel Fiksasyon için Uygun Fag
S1 Özel ısıl işlem (200 ℃ altında stabil) Yüksek sıcaklık ortamı için SKF Özel
B20 daraltılmış genişlik toleransı SKF kompakt kurulum tasarımı
6. Sızdırmazlık ve Yağlama Sonekleri
Sonek Anlamı Uygulanabilir Üreticiler Açıklama
2RS Çift Taraflı Kauçuk Seal Evrensel-Liquid Anti-Saldırı
2Z Çift taraflı demir kapağı toz geçirmez evrensel toz geçirmez tasarım
HT51 Yüksek Sıcaklık Gres (-30 ~+175 ℃) SKF Özel Yağlama Gereksinimleri
Tipik uygulama senaryoları
Mühendislik makineleri: Vinç kolu desteği, pikap yatak.
Endüstriyel ekipman: santrifüj, titreşimli ekran.
Hassas Makine: Optik Enstrüman Dönen Tablo, Robot Eklemi.
Araç endüstrisi: Demiryolu lokomotif aks, tekerlek göbek yatağı.
