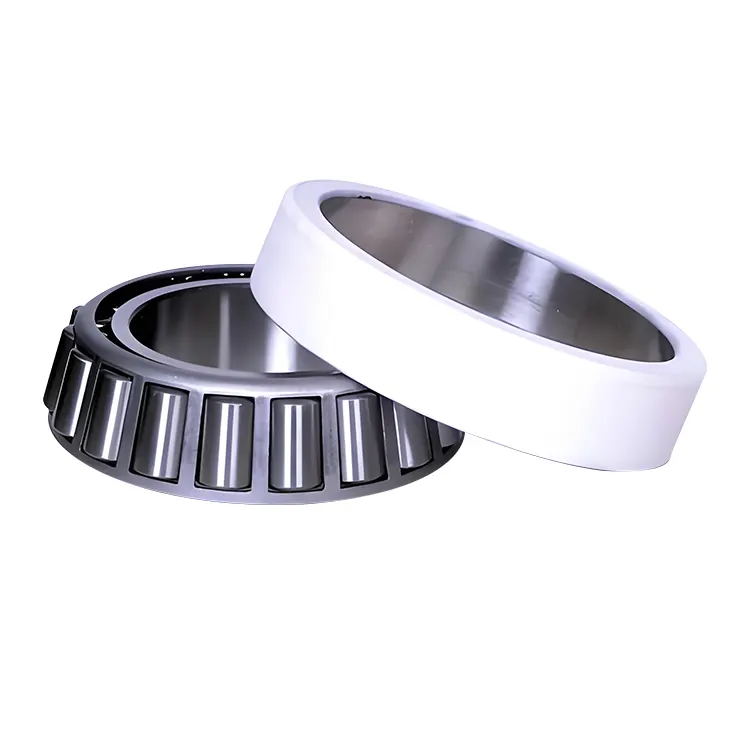

Elektriksel Yalıtımlı Konik Silinli Yatak

Çin yüksek kaliteli elektrikli yalıtımlı konik makaralı rulmanlar Komel tarafından üretilen bir iç halka, dış halka, içi boş şaft ve muhafaza bulunur. Elektrik yalıtımındaki farklılıklar tasarımda veya malzemelerin kullanımındaki farklılıklara neden olur. En yaygın yöntem, seramik tabakası, epoksi reçine tabakası gibi bir iç veya dış mekan yalıtım tabakası uygulamaktır. e. Koruyucu katman genellikle incedir, ancak iyi yalıtım özelliklerine sahiptir. Ayrıca, iç ve dış halkaların hareketli kısımlarını elektriksel olarak izole ederek, elektrik akımını önleyen ısı lavabolarından yapılmış ısı lavabolarının kullanılmasını içerir.

İç tüpler, dış tüpler ve iskeleler genellikle elektriksel olarak yalıtımlı paslanmaz çelik tel (örn., GCR15) ve uygun ısı işlem süreçleri gibi yüksek kaliteli metalik malzemelerden yapılmıştır ve tüplerin iyi mukavemet, sertlik ve yük taşıma kapasitesi gereksinimleri karşılanabilir. En sık kullanılan ısıtma malzemeleri, yüksek aşınma direncine, mükemmel termal özelliklere sahip olan alüminyum oksit gibi seramik malzemelerdir ve yatak işlemi sırasında iyi termal performansı koruyabilir. Yalıtım malzemeleri, iyi elektrik yalıtımı ve düşük korozyon direncine sahip politetrafloroetilen gibi yalıtım plastiğinden yapılabilir.

Elektriksel yalıtımlı konik silindir yatakları iyi elektrik yalıtım performansına, yüksek yüke, yüksek güvenilirliğe vb. özellikler ve endüstriyel motorlar, enerji santralleri, madencilik makineleri ve petrokimya ekipmanları gibi endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.

Parametre (Spesifikasyon)

Son ekler

İç tasarım ile ilgili

· "VL2071" rulman son eki, bu yatağın iç halka yalıtılmış bir yatak olduğunu gösterir. Hem iç hem de dış halkalarının dış yüzeyleri, standart kaplamaya ait bir alüminyum oksit yalıtım kaplaması ile sağlanır.

· "VL0241" rulman son eki, bu yatağın dış halka yalıtılmış bir yatak olduğunu gösterir. Dış halkasının dış yüzeyi, standart kaplamaya ait bir alüminyum oksit kaplama ile kaplanmıştır ve yalıtım kapasitesi 1000V DC kadar yüksektir.

Tolerans sınıfı ile ilgili

· P0: Normal Tolerans Sınıfı. Bu, çoğu genel endüstriyel uygulamaya uygun olan en yaygın tolerans sınıfıdır.

· P6: P0'dan daha fazla tolerans sınıfı daha katı. Takım takımlarının besleme eksenleri gibi belirli bir dönme doğruluğunun gerekli olduğu durumlar için geçerlidir.

· P5: P6'dan daha yüksek hassasiyet. Yüksek hassas takım tezgahlarının, havacılık ekipmanlarının ve son derece yüksek hassasiyet gereksinimlerine sahip diğer alanların ana şaftlarında yaygın olarak kullanılır.

Boşluk ile ilgili

· C1: Normal boşluktan daha küçük. Hassas takım takımlarının ana şaftları gibi eksenel ve radyal yer değiştirmelerin sıkı kontrolünün gerekli olduğu durumlar için uygundur.

· C2: Boşluk normal boşluktan daha küçük, ancak C1'den daha büyüktür. Belirli bir açıklık kontrolü seviyesi gerektiğinde, ancak katı olmadığında kullanılır.

· CN: Normal boşluk. Çoğu genel endüstriyel uygulamaya uygun, en sık kullanılan açıklık sınıfıdır.

· C3: Boşluk normal boşluktan daha büyüktür. Genellikle yüksek sıcaklık ortamlarında veya şaft ve yatak muhafazası arasındaki etkileşim, sıcaklık değişimlerinin veya uyumun neden olduğu boşluktaki azalmayı telafi etmek için nispeten büyük olduğunda kullanılır.

· C4: boşluk C3'ten daha büyüktür. Daha yüksek sıcaklık ortamları veya daha büyük parazitlere uygundur.

· C5: En büyük boşluk. Genellikle yüksek sıcaklık, yüksek hız veya büyük parazitlere sahip özel çalışma koşullarında kullanılır.

Başvuru

Endüstriyel Motorlar:Özellikle büyük yüksek voltajlı motorlarda ve değişken frekans motorlarında, çalışma sırasında şaft akımlarının üretilmesi muhtemeldir. Elektriksel olarak yalıtılmış konik makaralı rulmanlar motor yataklarını koruyarak motorların güvenilirliğini ve servis ömrünü geliştirebilir.

Rüzgar enerjisi üretimi:Rüzgar türbini jeneratör setlerinin şanzımanlarda, sapma sistemlerinde ve perde kontrol sistemlerinde yaygın olarak kullanılan, rüzgar enerjisi üretim ekipmanlarının normal çalışmasını sağlayan yıldırım grevleri, elektrik sistemi dengesizlikleri vb.

Madencilik Makineleri:Örneğin, kırıcılar ve bilyalı değirmenler gibi ekipmanların iletim şaftlarında çalışma ortamı serttir ve elektrik paraziti olabilir. Elektriksel olarak yalıtılmış konik makaralı rulmanlar bu durumlarla etkili bir şekilde ilgilenebilir ve ekipmanın güvenilir çalışmasını sağlayabilir.

Petrokimya Ekipmanı:Kompresörler ve pompalar gibi ekipmanlarda, mevcut sorunların neden olduğu rulman arızalarından kaçınabilir ve ekipman istikrarı ve güvenliği için petrokimya endüstrisinin gereksinimlerini karşılayabilirler.

Kurulum ve Bakım Önlemleri

Kurulum:Kurulum işlemi sırasında, yalıtım kaplamasına veya yalıtım bileşenlerine zarar vermek için özel dikkat gösterilmelidir. Yalıtım performansı ve uygunsuz kurulum nedeniyle rulmanların normal çalışması üzerindeki etkisini önlemek için kurulum doğruluğunu sağlayın ve doğru kurulum işlemine göre çalıştırın.

Bakım:Yalıtım tabakasının hasar veya yaşlanması gibi hiçbir sorun olmadığından emin olmak için yatakların yalıtım performansını düzenli olarak kontrol edin. Aynı zamanda, rulmanların servis ömrünü uzatmak için iyi yağlama ve sızdırmazlık durumlarını sağlamak için yatakların yağlama ve sızdırmazlık koşullarını kontrol edin.
